應用見解

機器控制 GPS 接收器的 6 個必備條件


正在尋找用于土方移動、采礦或建筑的 GPS 接收器?
有幾點需要牢記。
GPS 接收器和機器控制
GPS 接收器可以通過提供精確的位置信息(僅指示模式)來幫助操作員做出更好的決策,或者 GPS 接收器作為引導系統的一部分,可以接管機器工具本身的操作(全自動模式)以遵循預加載的設計。

在全自動模式下,GPS制導系統的RTK厘米級精度遠比僅依靠操作者的技巧更加準確和一致。溝渠可以挖到精確的深度,拖拉機可以完美地駕駛,打樁機知道植樁的精確位置,并且可以一次性對表面進行精細分級。無需進行頻繁的測量和調查意味著工作可以更快、更便宜地完成并達到更高的規格。

與全站儀相比,GPS RTK 系統可以快速啟動和運行,并且不需要任何系統元件位于視線范圍內。單個參考基站可以為現場所有流動站連續提供 RTK 差分校正。項目狀態和現場每臺機器的位置都可以實時更新,使現場經理能夠全面了解進度。

要點
機器控制應用是 GPS 接收器最具挑戰性的應用之一。物理和無線電環境可能已經足夠困難,但是操作員總是會嘗試將其設備推向極限。那么,什么樣的 GPS 接收器才能被視為機器控制的合適候選者呢?

1. 困難條件下的定位精度

在 RTK 模式下,使用距離不太遠的基站,高端 GPS 接收器可以以小于 1 厘米(0.4 英寸)的精度計算位置。困難的條件會降低位置精度,甚至?xí)?dǎo)致錯誤的定位。建筑工地也面臨著一系列挑戰,附近的大型結構和其他機器可能會導致多路徑,樹葉對 GPS 信號質量的影響尤其嚴重,而且如圖 4 所示,您無法始終保證清晰的天空視野。任何稱職的 GPS 接收器都應該能夠應對建筑工地的典型條件。錯誤定位的后果可能是昂貴且耗時的。就打樁機而言,

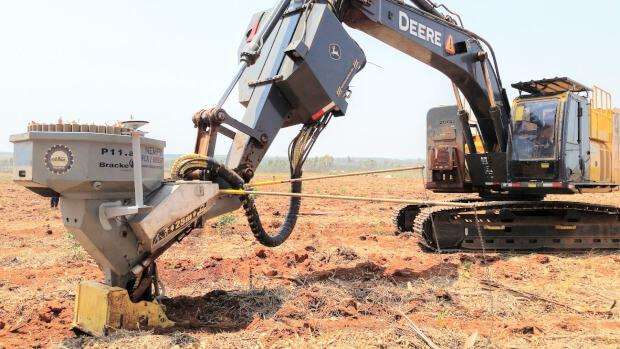

圖 1:AsteRx4 GPS 接收器正在幫助植樹

2、低延遲、高數據輸出率
延遲是接收器計算并輸出位置所花費的時間。較低的延遲和較高的位置更新率意味著機器的響應速度更快,并且可以以更高的速度運行而不會損失性能。當今性能最高的 GPS 接收器可以以高達 50 Hz 的頻率輸出數據,延遲小于 20 毫秒。

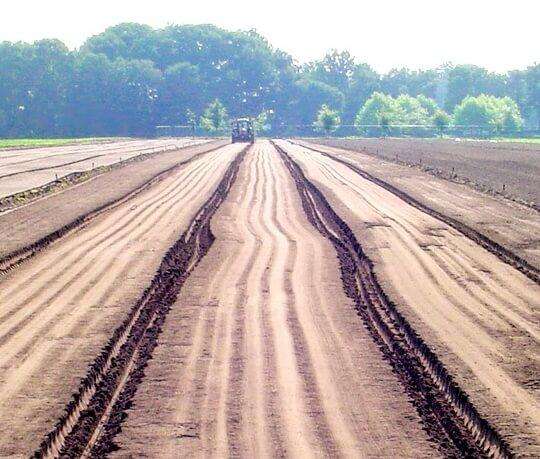

圖 2:當接收器延遲較高時,控制系統響應較差,在這種情況下,會在表面產生波浪


3. 減少干擾
只需一輛帶有線性調頻干擾器的運載工具抵達現場,即可摧毀整個現場的 RTK 并導致運營陷入停頓。此類設備的日益普及,以及來自其他非故意來源的干擾,使得干擾緩解成為機器控制接收器的重要工具。當今性能最高的 GPS 接收器不僅能夠抵御簡單的連續窄帶和脈沖干擾,還能夠抵御更復雜的寬帶發射機,例如線性調頻干擾器和其他 PPD(個人隱私設備)。圖 3 給出了正在運行的線性調頻干擾機的干擾緩解示例。

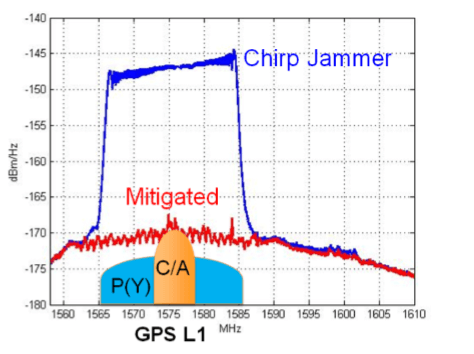

圖 3:在AIM+激活之前(藍色)和之后(紅色),AsteRx-U 頻譜分析儀在存在線性調頻脈沖干擾的情況下

4. 標題
挖掘機等機器有一個可以獨立于底盤旋轉的平臺。要了解鏟斗的位置,還必須了解平臺的方向(或航向)。如圖 4 中的挖掘機安裝所示,使用兩個天線,GPS 接收器可以計算平臺的航向以及俯仰或橫滾,具體取決于天線的放置方式。

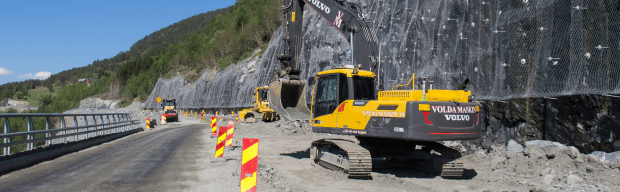

圖 4:雙天線 Septentrio 航向接收器在挪威的困難地點工作


5. 堅固耐用,可抵抗劇烈振動和碰撞
崎嶇的地形會對 GPS 信號跟蹤造成嚴重破壞。如果沒有自適應帶寬跟蹤環路機制,接收器可能會在劇烈振動期間失去跟蹤。

6. 抗電離層擾動
目前,我們正從 2014 年最后一次太陽活動高峰期結束,但 GPS 信號的電離層干擾在赤道周圍和高緯度地區仍然可能存在問題。為了確保 GPS 系統的輸出不會突然變得不可預測或完全失去 RTK 定位,某種電離層閃爍緩解功能(如圖 5 所示)當然是可取的。

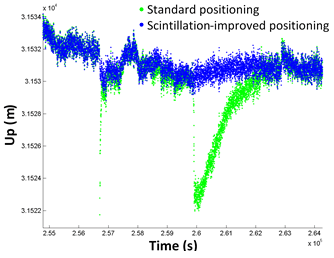

圖 5:激活(藍色)和未激活(綠色)電離層閃爍緩解 ( IONO+ )時計算的天線高度


不僅僅是移動地球
GPS 接收器已在各種應用中找到了自己的位置:從地震監測到授時以及船載挖泥船和無人機,只要需要高精度定位或授時。
