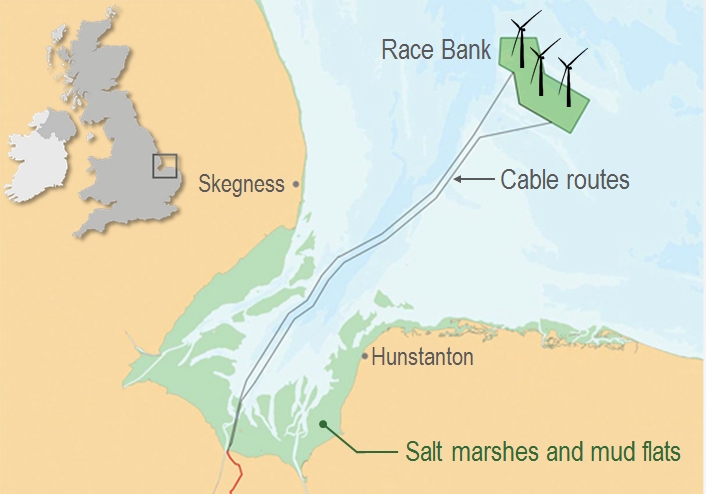

Race Bank 風電場位于英格蘭東海岸附近
不要打擾鳥兒
新風電場的電纜將到達英國海岸一個名為“ The Wash ”的國家自然保護區。該地區廣闊的泥灘和鹽沼為大量候鳥提供了豐富的食物來源,使該地區成為重要的中轉站。The Wash 的任何開發都必須遵守嚴格的環境法規。
一只粉腳鵝 - 華盛頓國家自然保護區鹽沼的冬季游客之一
Sunfish 和 Moonfish:屢獲殊榮的創新
對于負責風電場布線的 Jan De Nul 來說,面臨的挑戰是如何穿過鹽沼和泥灘鋪設地下電纜,同時將對環境的干擾降至最低。解決方案是開發自己獨特的系統:兩臺名為 Sunfish 和 Moonfish 的大型低影響電纜敷設機。該系統的設計旨在為 Jan De Nul 贏得 DPC 創新獎。
翻車魚將電纜鋪設在鹽沼地段,像犁一樣輕輕翻動地面來鋪設電纜,然后將土壤放回到原來的位置。Sunfish 能夠在深達 5 m(16.4 ft.)的水中工作,并將電纜鋪設在地下 1.5 m(4.92 ft.)處。
當電纜到達泥灘并且需要更深的埋藏深度以避免被錨絆住時,月魚就接手了。Moonfish 可以在 6 m(19.68 ft.)的深度進行完全水下敷設電纜,與 Sunfish 不同的是,它是遠程操作的。

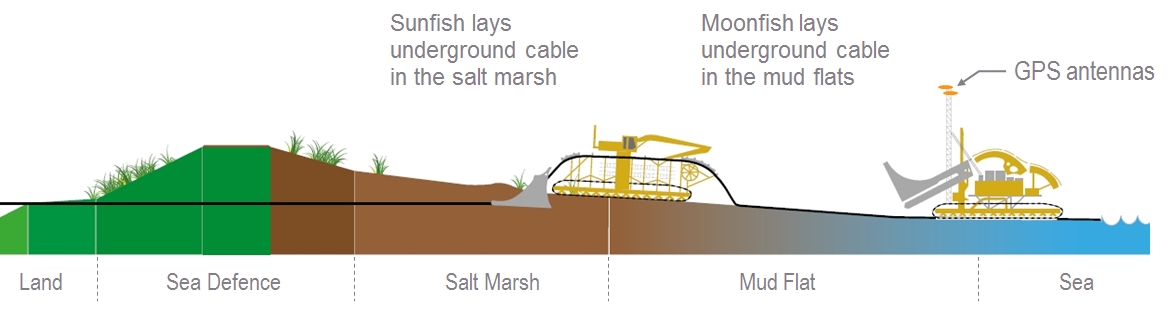

Sunfish和Moonfish的運營區域(改編自Dong Energy 2016年4月通訊中的數據)
GPS引導的月魚
在泥灘和水下,電纜路線的位置無法輕易標出,但在這種情況下,解決方案很簡單:使用 AsteRx -U進行厘米級 RTK 定位。Moonfish 兩側的兩個 18 m 高桅桿頂部安裝了雙天線系統,可提供車輛的位置和航向。

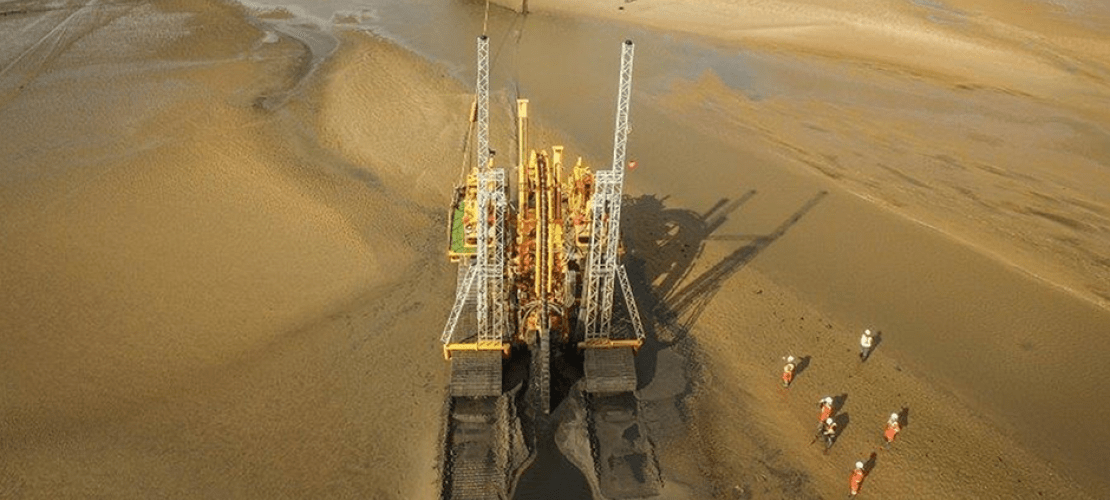

Moonfish 電纜挖溝機(右上)在 The Wash 的泥灘上作業
……艾薩克·牛頓呢?
當水位對于 Moonfish 來說太深時,電纜鋪設船艾薩克·牛頓 (Isaac Newton) 接手鋪設電纜的最后一段。同樣,使用相同的高精度 GPS 系統將電纜放置在正確的位置。該船可運輸和鋪設單段電纜,總重量約為 10,500 噸,是同類船舶中重量最大的。
憑借屢獲殊榮的創新技術以及 Septentrio GPS 技術的幫助,Jan De Nul 能夠?qū)㈦娎|的鹽灘和泥灘部分鋪設到 Race Bank 風電場。盡管夏季天氣出現一些意想不到的惡劣天氣,該任務仍于 2016 年 6 月按時完成。更重要的是,鳥兒們似乎根本不介意。

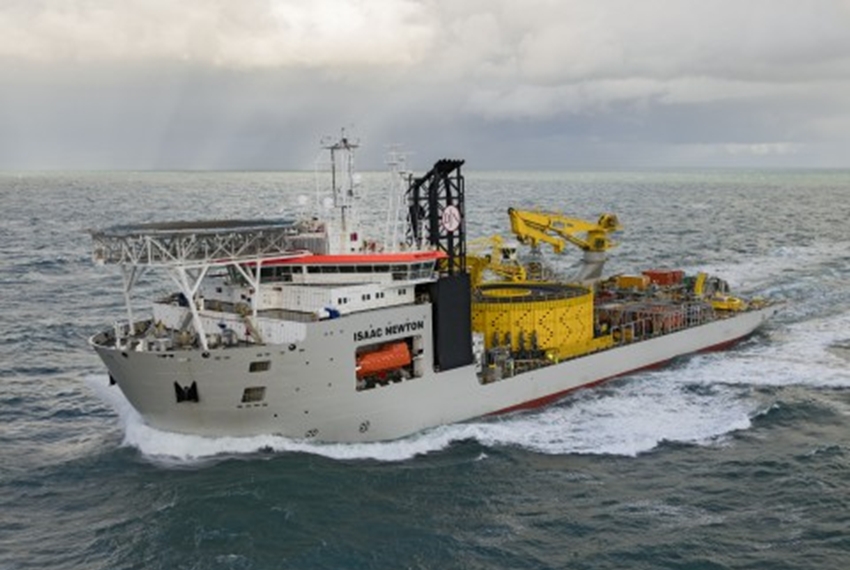

艾薩克·牛頓電纜船
