APME+ 抗多路徑干擾

APME+:Septentrio 的多徑抑制技術

GNSS 應用建立在精確測量從接收機到GNSS衛星的距離基礎之上。該距離通過測量衛星發射信號到信號被接收機接收之間的延遲來確定。信號從衛星徑直傳輸?shù)浇邮諜C(jī)時,這種方式非常有效。 但是,大部分時候,信號會被接收機周?chē)奈矬w和表面反射。接收機收到的是真實信號加上若干反射信號的混合信號。

這種現象稱為多路徑。它會導致測量的衛星距離產生米級誤差(偽距和載波相位),大幅降低位置和時間精度。  多路徑經常是 GNSS 應用的主要誤差源。

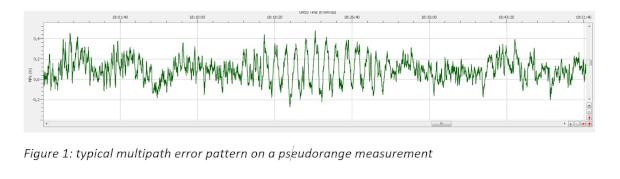

多路徑對每個偽距造成的誤差可在 Setptentrio 的 RxControl 應用中實時監測,只需打開 MPx 時間曲線圖。多路徑誤差往往呈現振蕩圖形,振幅達到米級,如下面的 RxControl 屏幕截圖所示。



APME+:原理

APME+ 在每個跟蹤通道中采用額外的相關因子估算偽距和載波相位測量的多路徑誤差。然后減去估算的誤差,對測量進行校正。大部分其他多路徑抗干擾技術涉及跟蹤通道相關因子的修改,而 APME+ 則保持跟蹤通道不變。  多路徑誤差獨立估算,與信號跟蹤無關。

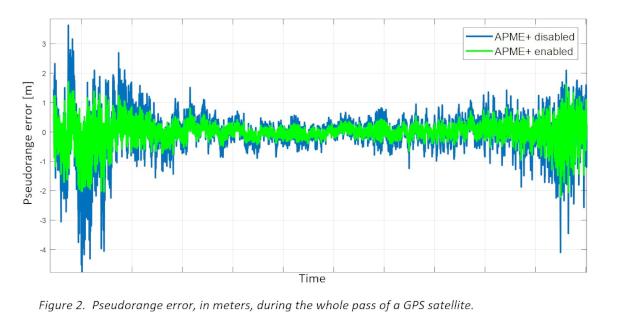

下圖表示的是 APME+ 禁用時(藍色)和啟用時(綠色)偽距誤差之間的差異。APME+ 使誤差減少二分之一以上。

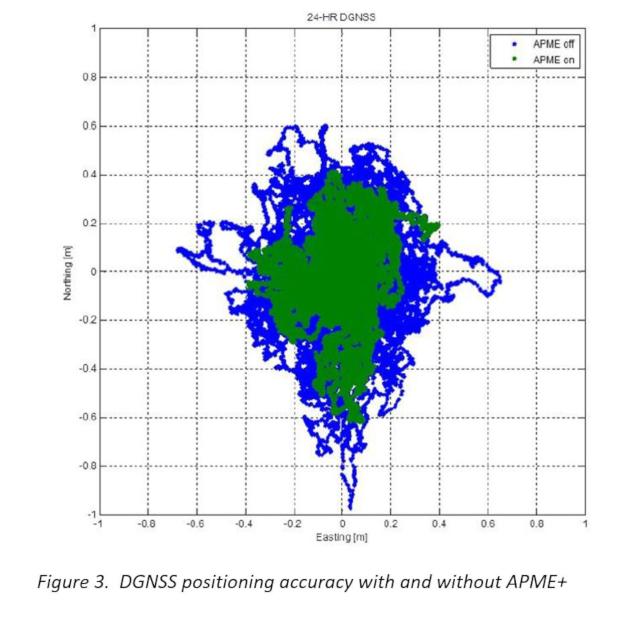

圖3表示的是DGNSS模式時APME+對位置精度的影響。



所有Septentrio接收機默認啟用APME+。

APME+:專為短延遲多路徑而調整

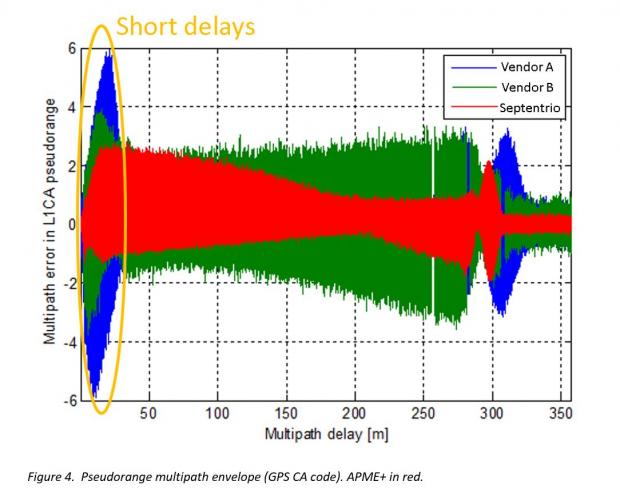

附近表面(屋頂、地面、建筑物等)產生的反射是最普遍的,也是最不可靠的。附近表面(距離<20m)反射的信號到達天線,與真實信號相比,只有很短的延遲。因此,很難從真實信號區分出它們,許多抗干擾算法不能很好地處理它們。另一方面,APME+是專為解決短延遲多路徑而設計的。這可參見圖4的說明,圖中展示了GPS L1 CA信號的多路徑包絡。多路徑包絡表示的是特定延遲反射信號產生的誤差。正如看到的那樣,APME+具有最小的短延遲包絡。



APME+:無偏差!

其他多路徑抗干擾技術的一個共同問題是它們給測量引入偏差。這是因?yàn)樗鼈冃枰薷母櫷ǖ纼?nèi)部的相關因子,從而修改了接收機鎖定GNSS信號的點。引入取決于衛星的偏差,這是眾所周知的事。許多情況下,這些偏差是不可接受的。

另一方面,APME+通過設計消除了任何偏差。APME+實時估算多路徑誤差,而不修改基礎的跟蹤回路。多路徑估算值高通濾波,然后再?gòu)膫尉嗪洼d波相位減去。  高通濾波保證APME+不會引入測量偏差。

APME+:沒有秘密!

APME+的另一個優點是接收機應用于各偽距和載波相位的多路徑校正顯示在SBF消息中。因此,對進一步了解APME+如何工作感興趣的用戶可直接看到接收機已應用什么校正,甚至可撤銷該校正,恢復未抗干擾的原始測量值。

摘錄自:https://www.septentrio.com/zh-hans/apme
