電離層、閃爍和衛星信號
來自GNSS衛星的信號傳播20,000km到達地球,大部分行程基本上暢通無阻。然而,在地球大氣層中,尤其是電離層(地球上方100至1000km之間的帶電層)中,GNSS信號發生折射和衍射,可導致信號延遲和失真。

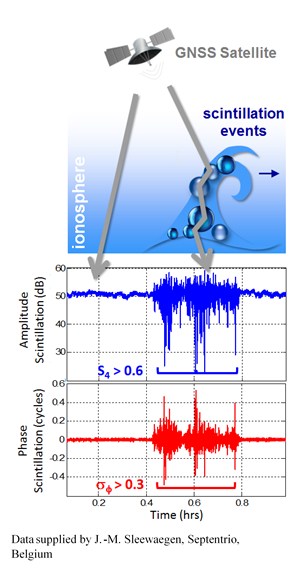

顧名思義,電離層包含帶電荷或被電離的粒子,這是與太陽發射的高能粒子相互作用的結果。這些電離粒子平穩或均勻分布時,GNSS接收機可以根據模型計算它們對衛星信號的影響。當電離層出現不規則狀況時,問題出現了。這些不規則狀況為電離層電子密度的局部波動,可使GNSS信號的相位和振幅失真,產生稱為閃爍的波動。電離層閃爍(IS)通常用兩個指數來表示:
S4:振幅閃爍指數,和
何處?

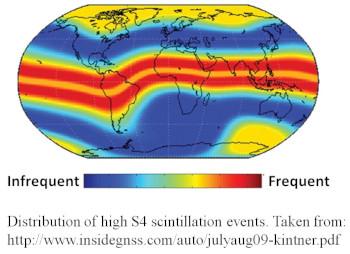

閃爍事件在地磁赤道附近區域發生的最多、最密集,南極和北極也會發生,但是程度較小。與其他自然現象類似,它們的出現是不可預測的,西歐和美國的中緯度地區也曾報道過閃爍事件。
何時?

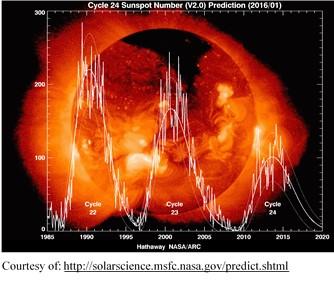

太陽運動用太陽黑子數量來衡量,大量記錄資料證明存在11年的周期性。太陽活動高峰期的特征是頻繁的太陽耀斑,一陣陣釋放出強大的高能質子和X射線。這些粒子然后與地球大氣層相互作用,使接近太陽活動高峰期的年份閃爍事件增加。閃爍事件還在每天的歷程中表現出變化,日落促使電離層活動急劇增加,可持續數小時之久。
閃爍事件還在每天的歷程中表現出變化,日落促使電離層活動急劇增加,可持續數小時之久。
閃爍對GNSS定位意味著什么?
GPS或者更普遍的GNSS(全球?qū)Ш叫l(wèi)星系統)接收機利用環繞地球軌道飛行的衛星發送的信號計算它們的位置。太陽活動的增加會產生所謂的電離層閃爍事件,降低衛星信號的質量。對于標準型GNSS接收機,溫和的閃爍可使位置精度降低數米。更嚴重的閃爍可造成周跳,極端情況下,可導致信號鎖完全缺失。這些時候,即便正常的無線電通信也會被閃爍嚴重干擾。因此,無論您在巴西從事精準農業,在阿拉斯加進行石油勘探,還是在新加坡經營大型建設項目,最好確保您的精準GNSS系統具有電離層穩健性。
磨礪我們的IONO+算法

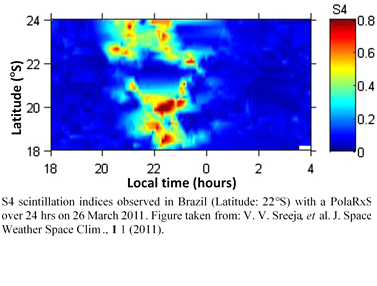

巴西是一個經常被閃爍困擾的國家,作為在這個國家參與各種項目的直接成果,Septentrio開發出IONO+技術。采用IONO+技術的Septentrio接收機,能夠在阻擾標準型接收機的條件下持續跟蹤信號。它還使Septentrio接收機能夠識別閃爍事件,限制它們可能對位置精度產生的任何不利影響。上圖表示的是靜態接收機在閃爍期間計算的高度:IONO+算法正確識別受閃爍影響的信號,將其從位置計算中去除。
IONO+技術的目的是減輕正?;顒雍烷W爍的電離層的不利影響。采用標準RTK定位技術時,通常需要參考站網絡,對電離層延遲進行插補,在流動站對它們進行補償。采用IONO+技術時,電離層延遲在內部估算,不需要參考站網絡。一個基線達40km的參考站就足夠,如果電離層處于平靜狀態,基線甚至可達80km。
更多詳細信息和實例,請參見我們的技術論文(英文版):CALIBRA:在巴西減輕電離層閃爍對精確定位的影響。
摘錄自:https://www.septentrio.com/zh-hans/ionodianlicengshanshuojiance
