主頁 > 因 GPS 干擾而漂流

應用見解

因 GPS 干擾而漂流


GNSS/GPS 接收器作為許多海上和近岸應用中的關鍵元件的重要性。
海上 GPS / GNSS 干擾

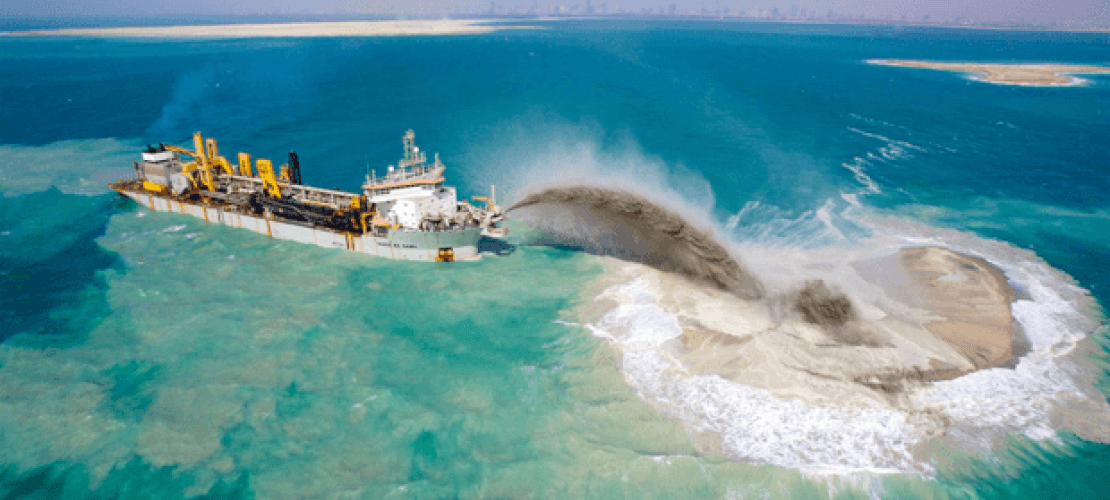

從建設海上風電場和疏浚港口到海洋勘測和鋪設水下電纜,GPS 接收器已成為許多海上和近岸應用的關鍵元件。海上 GPS 定位的任何停機都可能造成危險且代價高昂的后果。GPS 停機越來越多地 歸因于干擾。

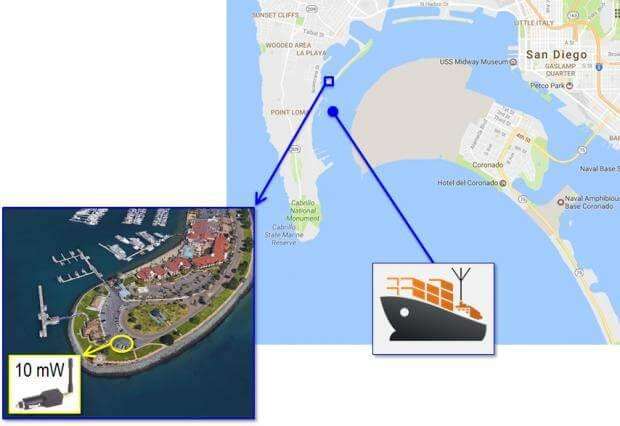

謝爾特島上車內線性調頻干擾器的位置,用于模擬圣地亞哥灣 GPS 干擾的影響

GPS 信號的傳輸功率相當于標準燈泡的功率,預計傳輸距離超過 20,000 公里(12,400 英里),并且到達時仍然適合高精度位置計算。在大多數情況下,信號到達時相對毫發無傷,然而,在熱背景噪聲之上幾乎無法區分,因此它們可能成為任何經過的干擾源的目標。

RTK 和 PPP 特別容易受到攻擊
海事應用越來越多地使用 RTK 和 PPP 等高精度定位,它們不僅使用調制到信號上的代碼信息,還使用信號本身的相位。在存在干擾的情況下,這些基于相位的模式首先受到影響。

能有多糟糕
嚴格禁止使用 GPS 干擾器,但可以使用 GPS 模擬器來估計其影響。以圣地亞哥港為例,模擬器被編程為生成 GPS 信號,接收器可以在該位置的船上看到這些信號。通過將模擬器信號與干擾機信號混合來模擬 GPS 信號的干擾。由于干擾機位于第一張圖所示的位置,并且 GPS 接收器位于海灣附近的一艘船上,因此可以使用標準無線電波傳播模型來推斷整個海灣的干擾影響。

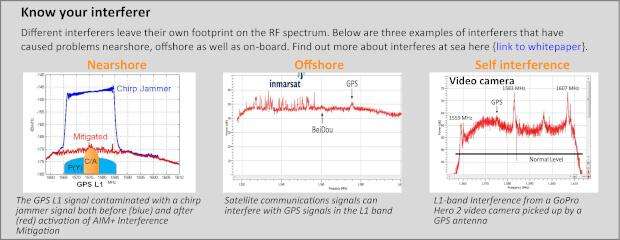

GNSS 射頻干擾的不同原因

GPS/GNSS 線性調頻干擾器的影響

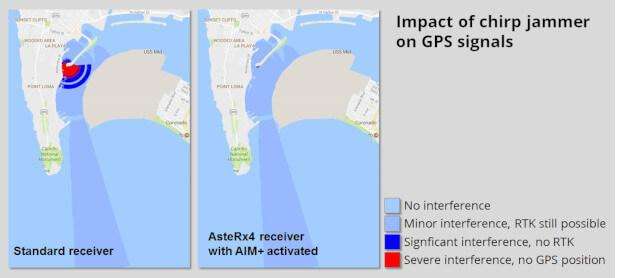

圖 2 中的結果表明,在沒有高級干擾抑制和監控 ( AIM+ ) 的情況下,一臺小型 10 mW 線性調頻干擾器可以干擾數百米外的 RTK 定位。當 AIM+ 激活時,非 RTK 區域會縮小到干擾機附近的幾米。

圣地亞哥灣 10 mW 線性調頻干擾器對使用和不使用 AIM+ 干擾緩解的 GPS 定位的影響

連續波干擾源的影響

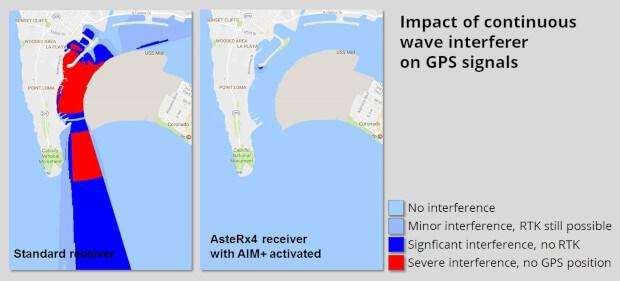

使用相同功率的連續波 (CW) 干擾源重復測試,使用 AIM+ 的結果更加引人注目,如圖 3 所示。如果沒有 AIM+,靠近海岸的停車場內的 CW 干擾器會阻止 RTK 定位,甚至阻止海灣大部分地區的任何 GPS 定位,并在干擾器的視線范圍內延伸到海上數公里。

圣地亞哥灣 10 mW 連續波干擾器對使用和不使用 AIM+ 干擾緩解的 GPS 定位的影響


解決 GNSS 干擾
綜合方法將干擾考慮因素置于接收機設計的最前沿,并將其納入信號處理的每個階段。天線信號在濾波后立即數字化,并使用多個自適應帶阻濾波器自動清除干擾。

根據干擾的性質,阻帶帶寬會在幾 kHz 的陷波到 1 MHz 寬的抑制之間自動調整。陷波濾波器由自適應濾波器補充,能夠抑制更復雜類型的干擾,例如來自線性調頻干擾器、來自 DME/TACAN 設備的跳頻信號以及高功率 Inmarsat 發射機的干擾。

相關內容
手冊:GPS 干擾監測和緩解
保護您的 GNSS 和 GPS 接收器的技術:高級干擾抑制和監控 ( AIM+  ),防止 GNSS 干擾和欺騙
