防堵塞無人機

自干擾會影響許多電子設備靠近 GPS 的無人機
通過 15 分鐘的飛行即可收集 100 萬個數據點,而傳統地面測量則需要一天收集 300 個數據點。配備 GPS 技術和遠程傳感器的無人機正在徹底改變數據收集也就不足為奇了。 但即興演奏會破壞所有樂趣嗎?

是誰放出無人機的?
近年來,經濟實惠的高端無人機的出現,加上易于使用的任務規劃工具,為無人機的蓬勃發展創造了完美的環境。使用無人機的應用程序不再是專業無人機用戶的專利,它已經涉足勘測、檢查和體積分析等領域,其影響幾乎是革命性的。

干擾會破壞一切
在空中,風險更大。當出現問題時,后果總是比實際情況嚴重得多。無人機安全面臨的最大威脅之一是 GNSS 干擾。至少,衛星信號中斷會降低位置質量,導致從高精度 RTK 和 PPP 模式回退到精度較低的模式。在最極端的情況下,干擾可能會導致信號跟蹤和定位完全丟失。

自我干擾
無人機的一個重要干擾源通常是無人機上安裝的其他組件。有限的空間意味著 GNSS 天線通常靠近其他電氣和電子系統。

圖 1:AsteRx4 接收器監控的 GoPro Hero 2 攝像頭拾取


圖 1 顯示了當 GoPro 相機安裝在靠近 GNSS 天線且沒有足夠屏蔽的四軸飛行器上時,GPS L1 頻段頻譜發生的情況。三個峰值正好相距 24 MHz,表明它們是 24 MHz 信號的諧波:MMC/SD 記錄接口的典型頻率。

此設置中使用了 AsteRx 接收器,其中包括高級推理緩解和監控 AIM+系統。除了減輕干擾影響外, AIM+ 還包含頻譜圖,可在時域和頻域中查看天線的射頻輸入。在安裝階段,查看射頻頻譜對于識別干擾源和確定修改設置或添加屏蔽等措施的有效性而言是非常寶貴的工具。對于本例中的四軸飛行器安裝,當四軸飛行器仍在車間時,通過將相機放置在屏蔽箱中,可以輕松診斷和解決 RTK 丟失問題。

外部干擾源
無人機機載 GNSS 接收器特別容易受到外部干擾源(無論是有意還是無意)的影響。在天空中,干擾器發出的信號可以傳播比在陸地上更長的距離。

以無人機檢查風力渦輪機為例,許多國家鼓勵將風車建在道路旁邊,這種情況增加了車內線性調頻干擾器的干擾機會。這些設備雖然非法,但價格便宜,并且可以很容易地在互聯網上獲得。例如,使用線性調頻干擾器,卡車司機可以在不被卡車上的 GPS 跟蹤器檢測到的情況下行駛,而偷車賊可以禁用被盜車輛上的 GPS 防盜設備。

外部干擾:線性調頻干擾器對無人機飛行的影響
盡管發射功率僅為 10 mW 左右,但線性調頻干擾器的威力足以在陸地上數百米半徑內干擾 GNSS 信號。在空中,無人機更容易受到攻擊,因?yàn)楦蓴_信號的覆蓋范圍要大得多,不受樹木、建筑物或其他障礙物的阻礙。

圖 2 顯示了 10mW 線性調頻干擾器如何在高端接收器中干擾超過 1 公里的 RTK 定位。即使是低端消費級 L1 接收器,由于精度較低,因此靈敏度較低,也會在數百米范圍內失去獨立定位。

 激活 AIM+ 后,AsteRx 能夠在整個模擬飛行過程中保持 RTK 定位,并且不會降低其位置方差。有關這些模擬的完整詳細信息可以在本白皮書中找到。

解決無人機系統的干擾
綜合方法將干擾考慮因素置于接收機設計的最前沿,并將其納入信號處理的每個階段。對于  AsteRx GNSS 接收器,天線信號在模擬濾波后立即數字化,并使用多個自適應濾波級自動清除干擾。

由于每個干擾信號都有其各自的足跡,因此能夠在時域和頻域中可視化射頻信號,使無人機用戶能夠識別自干擾源,并在無人機升空之前相應地調整其設計。

當在空中時,AIM+ 能夠減輕來自外部源的干擾:一組可配置的陷波濾波器輔以自適應寬帶濾波器,能夠抑制更復雜類型的干擾,例如來自線性調頻干擾器的干擾、來自DME/TACAN 設備以及高功率 Inmarsat 發射機。

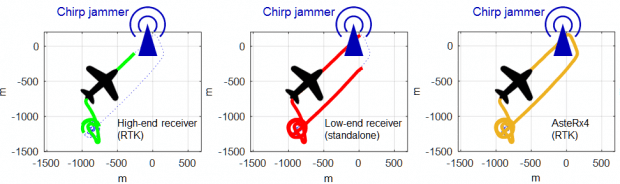

圖 2:Chirp 干擾器產生射頻干擾。 激活 AIM+ 和類似高端接收器的 AsteRx4 的 RTK 位置可用性。低端接收器僅跟蹤 GPS L1,并輸出不太精確的獨立位置。10mW 線性調頻干擾器位于地面位置 (0,0),如圖所示。


請?jiān)诖颂幭螺d PDF 格式的見解。
