如何通過高級干擾緩解有效對抗 GPS 干擾

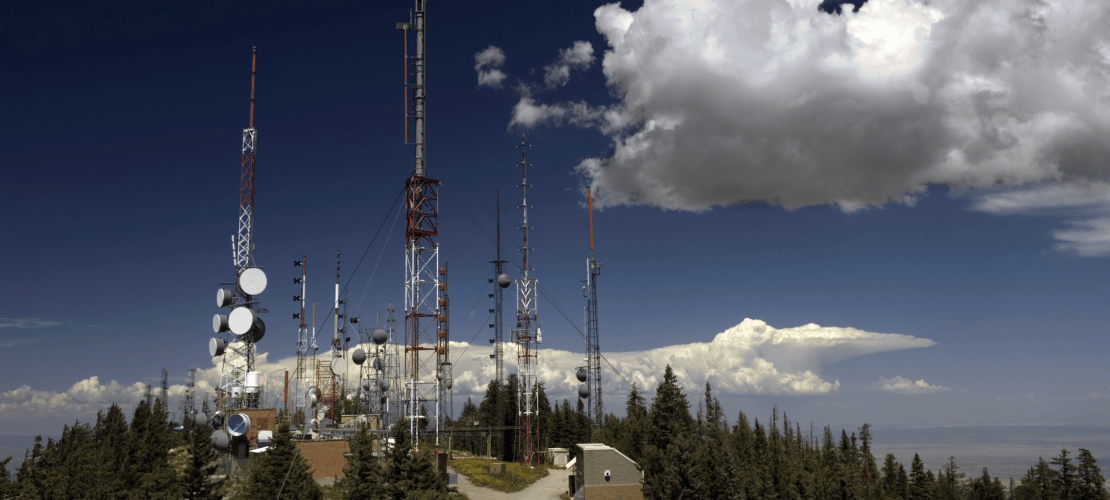

無線電干擾無處不在。GSM、LTE、FM 廣播無線電、VHF/UHF 通信、Wi-Fi、衛星電話和 GNSS（全球?qū)Ш叫l(wèi)星系統，俗稱 GPS）信號都在本已擁擠的無線電頻譜上爭奪有限的空間。

GNSS 信號的弱點使其非常容易受到射頻干擾，這會直接影響測量的質量和定位的可靠性。即使是受法律保護供軍事和民用無線電導航使用的 GNSS 頻率也不能幸免。

這些干擾通常非常微弱，您的 GNSS 接收器能夠從 GNSS 信號中提取必要的數據。然而，在很多情況下，干擾效果更為明顯。

例如，用于協助飛機導航和著陸的無線電導航與 GNSS 信號頻段之一共享無線電頻譜。L5頻段的中心頻率為1176.45 MHz，由距離測量設備（DME）和戰術空中導航（TACAN）共享。這些無線電信標部署在機場周圍區域，發射高功率無線電脈沖，可能會干擾試圖在該頻段使用 GPS 和伽利略信號的 GNSS 接收器。

在 Septentrio，我們?cè)谠O(shè)備設計過程中對干擾給予了相當多的關注。多年來，我們與客戶合作解決實際問題，開發了高級干擾抑制(AIM+)。這些算法可以抵消干擾的影響。AIM+ 是所有Septentrio 接收器（包括我們的參考接收器）的標準功能。

AIM+ 最大限度地減少連續波 (CW) 和窄帶干擾對接收器性能的影響。在識別階段，自適應陷波濾波器連續掃描輸入信號是否存在干擾。每當檢測到干擾源時，都會對信號進行數字處理，從而抑制干擾源。

AIM+ 的一個關鍵要素是一組自適應陷波濾波器，用于瞄準并消除對接收機性能的窄帶干擾。

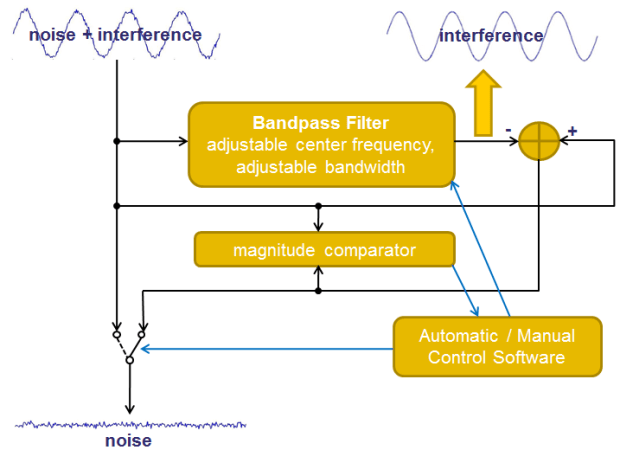

自適應陷波濾波器的概念圖如下所示。

請注意，AIM+可以結合一個或多個自適應陷波濾波器，具體取決于接收器類型。自適應陷波濾波器的核心是中心頻率可調的數字帶通濾波器。當檢測到干擾源時，軟件控制的開關（參見上圖）將過濾后的信號路由到信號處理引擎的其余部分（抑制級），而不是輸入信號。在抑制階段，濾波器帶寬變窄，其中心頻率被微調。陷波濾波器的安裝過程（包括其帶寬和中心頻率的微調）是完全自動化的。如果需要，也可以由用戶控制手動操作。

Septentrio 憑借其先進且行業領先的干擾抑制技術贏得了許多招標。它已成為 UNAVCO 的“首選參考站供應商”。在與競爭對手一起對PolaRx 系列進行商業測試時，UNAVCO 提到：

“用于減輕干擾的陷波濾波器的配置已有詳細記錄，并且濾波器的效果在控制軟件中可見。頻譜視圖功能可以幫助用戶快速識別射頻噪聲源并使用內置緩解工具來緩解“。
