主頁 > Chirp Jammer:GPS 肇事逃逸

應用見解

Chirp Jammer:GPS 肇事逃逸

這個 50 歐元的設備讓一個耗資數百萬歐元的項目陷入停滯。

您已在開放環境中設置了基站,其位置已被正確測量,并且它正在跟蹤來自頭頂可見的所有衛星的信號,具有良好的信噪比。可能會出現什么問題?

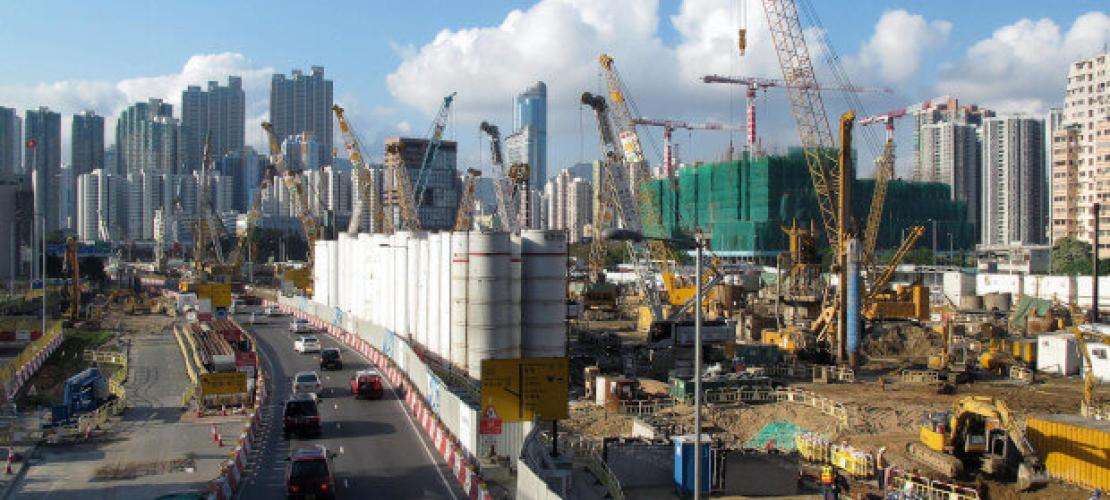

以下是一個大型建設項目的一個建筑工地上可能出現和確實出現問題的情況。一支由挖掘機、推土機、打樁機和平地機組成的大軍在狹窄的區域內作業,他們的活動由 RTK 制導系統精心策劃。工頭知道每輛車的位置,精確到厘米。在沒有警告的情況下,GNSS 定位丟失,操作員制導裝置的屏幕上出現警告信息,工作陷入停頓,導致數天甚至數周的機械停機時間和工時損失。

罪魁禍?zhǔn)祝簜€(gè)人隱私設備
建筑工地靠近一條繁忙的大道,商用車輛經常出入,這些車輛的行駛情況通常受到包括 GNSS 接收器在內的跟蹤設備的監控。例如,此類設備可確保駕駛員不會超過法定駕駛時間或避免繳納道路通行費。

近年來,越來越多的駕駛員轉向使用廉價的 GNSS 干擾設備(如圖 1 所示),以便在不被發現的情況下行駛或阻止內置防盜系統。



典型的非法車內 chirp 干擾器(又名個人隱私設備或 PPD)


問題是,盡管這些 GNSS 干擾器或 PPD(個人隱私設備)功率較低,但 GNSS 信號的功率甚至更低。一個由 12 V 汽車點煙器插座供電的 PPD 的功率足以消除數百米半徑內的 GNSS 信號。隨著保險或道路收費中越來越多地使用 GPS 跟蹤器,近年來干擾事件的數量大幅增加。

美國國土安全部 (DHS) 國土基礎設施威脅和風險分析中心 (HITRAC) 的一份報告記錄了 2011 年紐瓦克自由機場的案例,其中 PPD 對新的基于 GPS 的著陸輔助系統造成了有害干擾。隨后的監測證實,平均每天發生 5 起干擾事件。根據該報告,PPD 被認為是 GPS/GNSS 中斷的三大威脅之一。

GNSS 不僅僅是定位
GNSS 應用早已超越定位。GNSS 已成為蜂窩通信等各個領域關鍵基礎設施的一部分,提供商使用 GPS 時間來管理移動電話和電話塔之間的通信,銀行和股票市場則使用 GPS 為交易添加時間戳,以幫助防止欺詐罪。

個人隱私設備對 GNSS 信號的影響
大多數便宜的車載 PPD 都會傳輸線性調頻信號,該信號是一種頻率隨時間快速變化的信號。這樣,帶寬相當窄的信號就可以覆蓋大范圍的 GNSS 頻譜。圖 2 顯示了來自線性調頻干擾器的信號對 GPS L1 頻段的影響。1565 至 1585 MHz 之間的區域主要是干擾機,有效地淹沒了 GPS L1 信號。

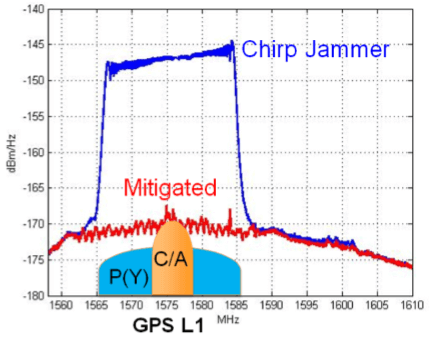

頻譜分析儀顯示在 WIMU(寬帶干擾抑制)激活之前(藍色)和之后(紅色),GPS L1 信號受到線性調頻干擾信號的污染


針對 GPS/GNSS 干擾和欺騙的 Septentrio 解決方案
大多數干擾事件的間歇性使得它們難以檢測,甚至更難以診斷。這就是為什么 Septentrio 在其 GNSS 接收器中提供內置保護,防止有意和無意的干擾。作為我們獲得專利的高級干擾抑制 (AIM+) 技術的一部分,我們開發了一個復雜的采樣和抑制機制系統,稱為 WIMU(寬帶干擾抑制)。圖 2 中的紅色跡線顯示了在存在線性調頻干擾器干擾的情況下激活 WIMU 時的戲劇性結果。有關 WIMU 的更多詳細信息,請參見此處。


不帶 RFI 的 10 mW Chirp 干擾器 帶 WIMU RF 的 10 mW Chirp 干擾器
已激活干擾緩解 已激活干擾緩解


對用戶的好處

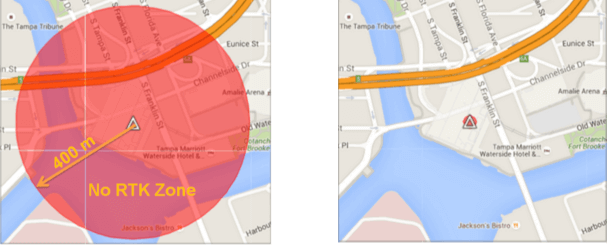

WIMU 的效果也如下圖所示。白色三角形表示坦帕市中心 10 mW 線性調頻干擾機的位置,紅色區域是干擾機干擾 GNSS 信號的區域。例如,當在Septentrio 接收器上啟用 WIMU 時  ,紅色區域指示的“無 RTK區域”會從幾百米減少到幾米,有效地將干擾器的范圍限制在其插入的汽車內部。


正常運行時間有保證
AIM+ 技術為 Septentrio GNSS 解決方案的用戶帶來了可觀的成本效益。無論是在城市還是農村地區、在建筑工地還是在駕駛無人機,PPD 和其他干擾源的有害影響都可以大大減少,從而減少因工時損失而導致的停機時間和成本。

AIM+ 適用于所有當前的Septentrio GPS/GNSS 解決方案。

在大多數國家,干擾 GNSS 信號是非法的。如果您懷疑您工作的區域存在干擾問題,請向當?shù)貓?zhí)法機構報告。
