什么是欺騙以及如何確保 GPS 安全?
了解最新的 GNSS 反欺騙技術,例如 OSNMA 等
隨著技術進步使 GPS/GNSS [1] 設備變得更加便宜,我們的生活越來越依賴于精確的定位和授時??辈臁⒔ㄖ臀锪鞯刃袠I(yè)依賴精確定位來實現自動化、效率和安全。GNSS 時間通過同步電信網絡、銀行和電網,為我們行業的支柱提供脈動的心跳。據估計,僅美國一天的 GNSS 中斷就會造成 10 億美元的損失 (1)。GNSS 是一個可靠的系統,為了保持其專業性,GNSS 接收器需要警惕所有可能被利用的漏洞。使用能夠抵御干擾和欺騙的 GNSS 接收器是安全 PNT(定位、導航和時間)的關鍵。
什么是 GPS/GNSS 欺騙?
無線電干擾可能會壓倒微弱的 GNSS 信號,導致衛星信號丟失并可能導致定位丟失。欺騙是一種智能干擾形式,它使接收器相信自己處于錯誤位置。在欺騙攻擊期間,附近的無線電發射器會向目標接收器發送虛假 GPS 信號。例如,廉價的 SDR(軟件定義無線電)可以讓智能手機相信它在珠穆朗瑪峰上!

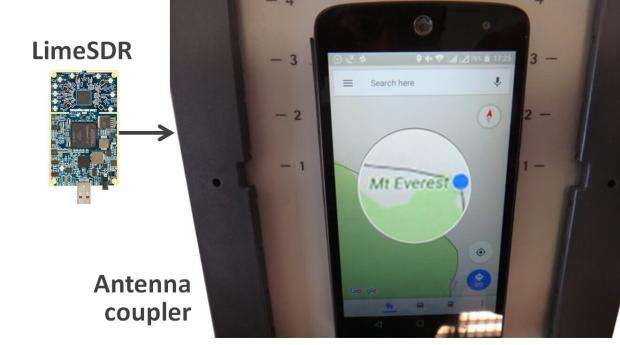

圖 1 廉價的 SDR(軟件定義無線電)可以壓制 GNSS 信號,并欺騙單頻智能手機 GPS,使其相信自己位于珠穆朗瑪峰上。
為什么要進行 GPS 欺騙?
想象一下戰斗情況。顯然,使用 GPS/GNSS 技術的一方將比不使用 GPS/GNSS 技術的一方更具優勢。但如果一方能夠操縱對手的 GPS 接收器呢?這可能意味著接管對依賴 GPS 定位的自動駕駛車輛和機器人設備的控制。例如,2018 年 10 月,俄羅斯指責美國欺騙一架無人機并將其重定向到敘利亞的俄羅斯空軍基地(2)。
圖 2 GNSS 欺騙可用于操縱無人機的運動。
過去 3 年里,俄羅斯邊境附近海域記錄了 600 多起欺騙事件。這些船只似乎被“運送”到附近的機場 (3)。這種類型的欺騙可能已被引入作為地面間諜無人機的防御機制。市場上大多數半專業無人機都有內置的地理圍欄機制,如果它們靠近機場或其他限制區域,就會自動著陸 (4)。
最熱心的欺騙者是 Pokémon GO粉絲,他們使用廉價的 SDR(軟件定義無線電)來欺騙自己的 GPS 位置,無需離開房間即可捕捉難以捉摸的Pokémon 。
欺騙的類型
欺騙者利用攜帶錯誤定位信息的無線電信號來壓制相對較弱的 GNSS 信號。欺騙的方式有兩種:
重新廣播在其他地點或時間記錄的 GNSS 信號(所謂的測量)
生成和傳輸修改后的衛星信號
防欺騙:如何保護您的接收器免遭欺騙?
為了打擊欺騙,GNSS 接收器需要從真實信號和欺騙信號的混合中檢測欺騙信號。一旦衛星信號被標記為欺騙,就可以將其排除在定位計算之外。
接收器可以提供多種級別的欺騙保護。讓我們將其與房屋入侵檢測系統進行比較。您可以擁有簡單的進入警報系統或更復雜的運動檢測系統。為了增加安全性,您可以安裝視頻圖像識別、玻璃破碎聲音檢測或上述的組合。
就像門開著的房子一樣,未受保護的 GNSS 接收器很容易受到最簡單形式的欺騙。另一方面,安全接收器可以通過查找信號異?;蚴褂弥荚诜乐蛊垓_的信號(例如 Galileo OS-NMA 和 E6 或 GPS 軍用代碼)來檢測欺騙。
Septentrio AIM+等先進的干擾緩解技術使用信號處理算法,通過檢測信號中的各種異常情況來標記欺騙行為。例如,欺騙信號通常比真實的 GNSS 信號更強大。
AIM+ 甚至不會被先進的 GNSS 信號發生器:Spirent GSS9000 愚弄。憑借信號中的實際功率水平和實際導航數據,AIM+ 可以將其識別為“非真實”信號。
目前正在研究其他先進的反欺騙技術,例如使用雙極化天線,請?jiān)诖颂庨喿x有關此方法的更多信息。
衛星導航數據認證
各個國家通過直接在其 GNSS 衛星中構建安全性來投資欺騙彈性。憑借 OS-NMA(開放服務導航消息驗證),伽利略成為第一個直接在民用 GNSS 信號上引入反欺騙服務的衛星系統。
OS-NMA 是伽利略 E1 頻率上的免費服務。它可以對伽利略甚至 GPS 衛星上的導航數據進行身份驗證。此類導航數據攜帶有關衛星位置的信息,如果更改將導致接收器定位計算錯誤。目前正在開發中,OS-NMA 計劃在不久的將來向公眾開放。GPS 還正在利用其最新的 Chimera 身份驗證系統為民用用戶試驗基于衛星的反欺騙。
圖3 歐洲伽利略衛星在E1信號上提供開放認證服務,在E6信號上提供商業認證服務。圖片由歐洲航天局提供。
最近,在 GSA 領導的 FANTASTIC 項目范圍內,在 Septentrio 接收器上實施了 OS-NMA 反欺騙保護。
最強盾牌:信號級GNSS認證
伽利略系統將在 E6 信號上提供商業認證服務 (CAS),為自動駕駛汽車等安全關鍵應用提供最高級別的安全性。信號級加密將基于與軍用 GPS 信號類似的技術。只有擁有密鑰的接收者才能跟蹤此類加密信號。生成信號還需要密鑰,使其無法偽造。目前,Septentrio 正在與歐洲航天局合作,對 CAS 認證技術進行原型設計。
*防欺騙 GNSS 意味著可靠的精確定位和授時,讓每個接觸到這一不可或缺技術的人都安心無憂。
腳注:
[1] GNSS 是指從太空廣播信號的衛星星座,這些衛星將定位和授時信息傳輸?shù)降厍蛏系?GNSS 接收器。然后接收器使用該信息來確定他們的位置。這些系統包括美國的GPS、歐洲的伽利略、俄羅斯的格洛納斯、中國的北斗、日本的QZSS(Michibiki)和印度的NAVIC系統。
參考:
-
arstechnica.com/science/2019/06/study-finds-a-gps-outage-will-cost-1-bill-per-day
-
rntfnd.org/2018/10/26/ Russia-claims-us-spoofed-drones-to-attack-base/
-
gps.gov/governance/advisory/meetings/2018-12/goward.pdf
-
gpsworld.com/spoofing-in-the-black-sea-what-really-happened/
-
Septentrio 的技術論文 -極化認證:一種強大的反欺騙方法
-
insidegnss.com/new-report-details-gnss-spoofing-包括拒絕服務攻擊/
