利用高精度 GPS 預防雪崩和泥石流
滑雪季節即將來臨。不要忘記檢查滑雪場和滑雪勝地周圍的雪崩情況。對于喜歡冒險的越野滑雪者以及下面的小鎮來說,雪崩可能是真正的危險。僅瑞士阿爾卑斯山每年就會發生 1000 多次雪崩。當?shù)厣鐓^(qū)沿著斜坡豎起鋼柵欄,以防止城鎮附近發生雪崩。為了建造這樣的雪障,需要最精確地測量陡峭的巖面和懸崖。請繼續閱讀,了解一家瑞士公司如何使用內置高性能 GPS 接收器的無人機在數小時內勘測這一惡劣地區。
達沃斯是著名的度假小鎮,位于瑞士阿爾卑斯山,靠近奧地利邊境。每年都有成千上萬的游客來到達沃斯滑雪和欣賞山景。城市上方聳立著雄偉的夏霍恩山,山坡上布滿了滑雪道和纜車。為了保護小鎮和滑雪者,達沃斯社區計劃沿著陡峭的山坡修建雪崩屏障。理想的位置位于帕森滑雪場 (Parsenn) 斜坡上一平方公里的地方,就在滑雪道上方。為了規劃沿著這個不平坦的巖石表面的工程,需要對該區域進行詳細的 3D 重建。但是,如何才能攀登這片山區,到達勘察地點就如同攀巖一樣?

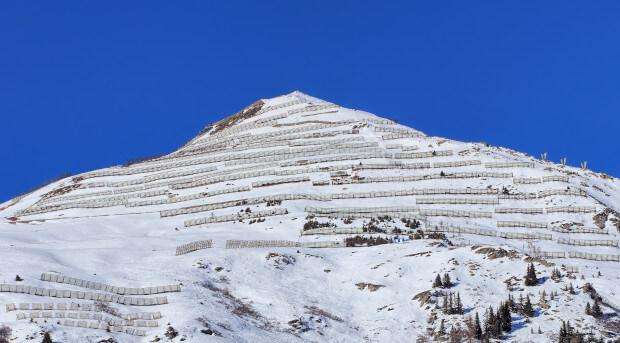

鋼柵欄可以承受雪的重量,并在大雪期間防止雪崩。在建造此類防雪柵欄之前,需要對山丘進行高精度測量
高精度 GNSS 測量斜坡范圍
總部位于瑞士的測繪公司Darnuzer Ingenieure AG擁有測量這些雪峰的專業知識。他們的WingtraOne 固定翼無人機配備頂級攝像頭,并配有Septentrio 高性能 GNSS 接收器。它可以在 150 m 的高度飛行進行正射影像,無需 GCP(地面控制點)或?qū)崟r(shí)基站鏈接。GCP 是地面上具有已知位置的標記,在制作正射影像時用作定位參考。將 GPS 放置在地面上是一項耗時的工作。Darnuzer 的測量員使用 Wingtra 無人機可以將工作速度提高 4 倍以上,無需 GCP。經過幾個小時的飛行,調查工作完成。

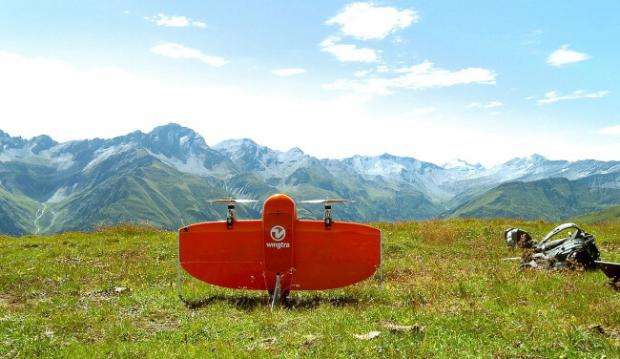

WingtraOne 垂直起降無人機使用高精度 GPS/GNSS 接收器對其圖像進行精確地理標記。
厘米精度的后處理
WingtraOne 垂直起降無人機可在巖石斜坡上垂直起降并自動飛行,這意味著無需對無人機飛行員進行培訓,也不會因“機腹”著陸而損壞有效載荷。夏季期間,一名測量員將無人機帶到多巖石的帕森斜坡,在沒有雪的情況下捕捉 3D 模型所需的地面圖像。當無人機飛行時,它會拍攝高分辨率圖像,并立即進行地理標記和時間戳記。Darnuzer 的測量員隨后使用直觀的 Wingtra 工作流程對圖像進行后期處理,以達到 RTK(實時運動學)厘米級精度。然后通過 Pix4D 軟件處理正射影像,并創建帕森斜坡的詳細 3D 數字地形模型 (DTM)。

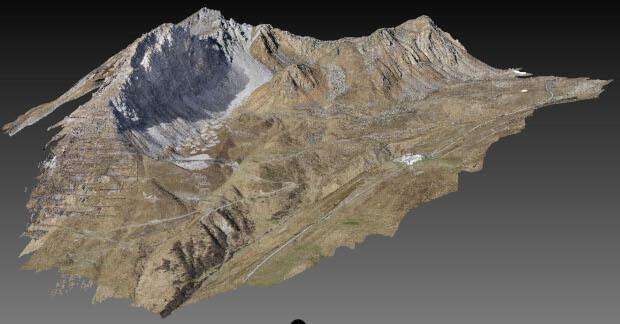

后處理軟件以厘米級精度對圖像進行地理配準,以創建 3D 模型,例如瑞士達沃斯附近的帕森斜坡。
借助多 GNSS 實現可靠且穩健的 3D 建模
即使在山峰遮擋天空能見度的山區, WingtraOne 無人機中的GNSS 接收器也能憑借其多 GNSS*、多頻率技術提供連續定位。山谷是天空被遮擋最嚴重的地方,不僅被周圍的高山所遮擋,而且還被街道兩旁的建筑物遮擋。
“即使在衛星能見度較低的山谷中,由于接收器可以訪問多個導航衛星系統,我們總能獲得所需的定位。我們尋求的定位精度通常為 2-5 厘米?!盌arnuzer Ingenieure AG 的高級測量師 Bruno Wirth 博士說道。“Wingtra 系統開箱即用,得益于Septentrio 的 GNSS 技術,我們從未遇到過任何干擾問題 。”
山峰之間的開闊空間對無線電波幾乎沒有障礙,無線電波可能會通過附近的通信塔廣播。此類無線電波也稱為射頻干擾 (RFI),可能會壓倒 GNSS 衛星信號并干擾 GPS 接收器操作,從而降低精度,甚至導致定位丟失。強大的干擾抑制技術是確保 GNSS 接收器持續可靠定位的關鍵。
經過手工清除樹木和巖石等細致工作后,Darnuzer 的平滑 3D 地形模型已準備就緒。雪崩屏障終于可以開始建設,為美麗的帕森滑雪場的滑雪者和達沃斯居民帶來安心。
地面運動監測(厘米級精度)可預測山體滑坡
雪崩并不是對陡峭的阿爾卑斯山造成危險的唯一雪崩類型。石崩和山體滑坡同樣危險。布魯納山谷 (Val Bruna) 是一個陡峭的巖石斜坡,高出滑雪度假村米施泰爾 (Müstair)。強降雨侵蝕土壤,造成潛在的山體滑坡威脅。Darnuzer 的 WingtraOne 無人機也能派上用場。每年,無人機都會飛越布魯納山谷斜坡,測量土壤運動。精確測量地面運動是幫助專家評估來年山體滑坡風險的關鍵。

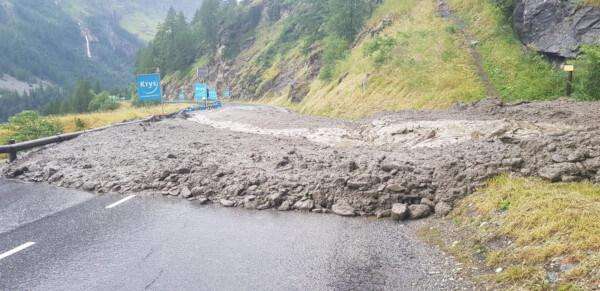

2019 年最著名的山體滑坡之一 - 導致環法自行車賽停止的山體滑坡。圖片來源 Twitter @joscelinryan
航空測量變得簡單
在步行或駕駛都困難的地區,航空測量是最佳選擇。WingtraOne 無人機在天空中飛行,可進行厘米級測量,由Septentrio GNSS 接收器供電,無需 GCP。準確的景觀模型可實現雪崩屏障建設和地面運動監測,為高山滑雪者和當?shù)厣鐓^(qū)帶來安全,使他們能夠充分享受下一個滑雪季節。
*GNSS是指全球?qū)Ш叫l(wèi)星系統,如美國GPS、俄羅斯GLONASS、歐洲伽利略和中國北斗。這些衛星星座廣播定位和授時信息,這些信息由地球上的 GNSS 接收器接收并用于計算其全球位置。
