高精度RTK定位定向板卡
基于mosaic x5單天線模組貼片的板卡型號有:SK15和m-x5c
基于mosaic-H雙天線模組貼片的板卡型號有:SK15H和m-x5H

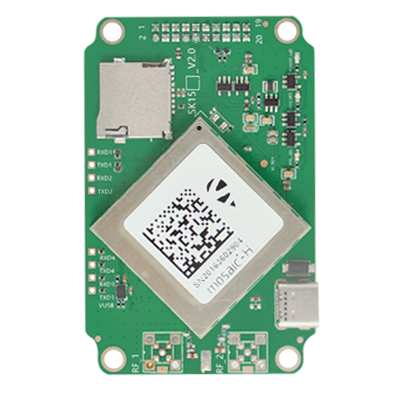

SK15系列和m-x5系列板卡是貼片了mosaic_x5c(定位)、mosaic_H(定位定向)的多星座、多頻段的高精度RTK板卡,448硬件通道同時跟蹤所有可見支持的信號,擁有多種數據接口,可滿足無人機、全自動機器人、精準控制、無人駕駛等多種高精度應用需求,通過Septentrio公司獨有的AIM+抗干擾技術(AIM+抗干擾和監視系統可應對各種窄頻和寬頻干擾信號)Septentrio現在是抗干擾性能的行業標桿。

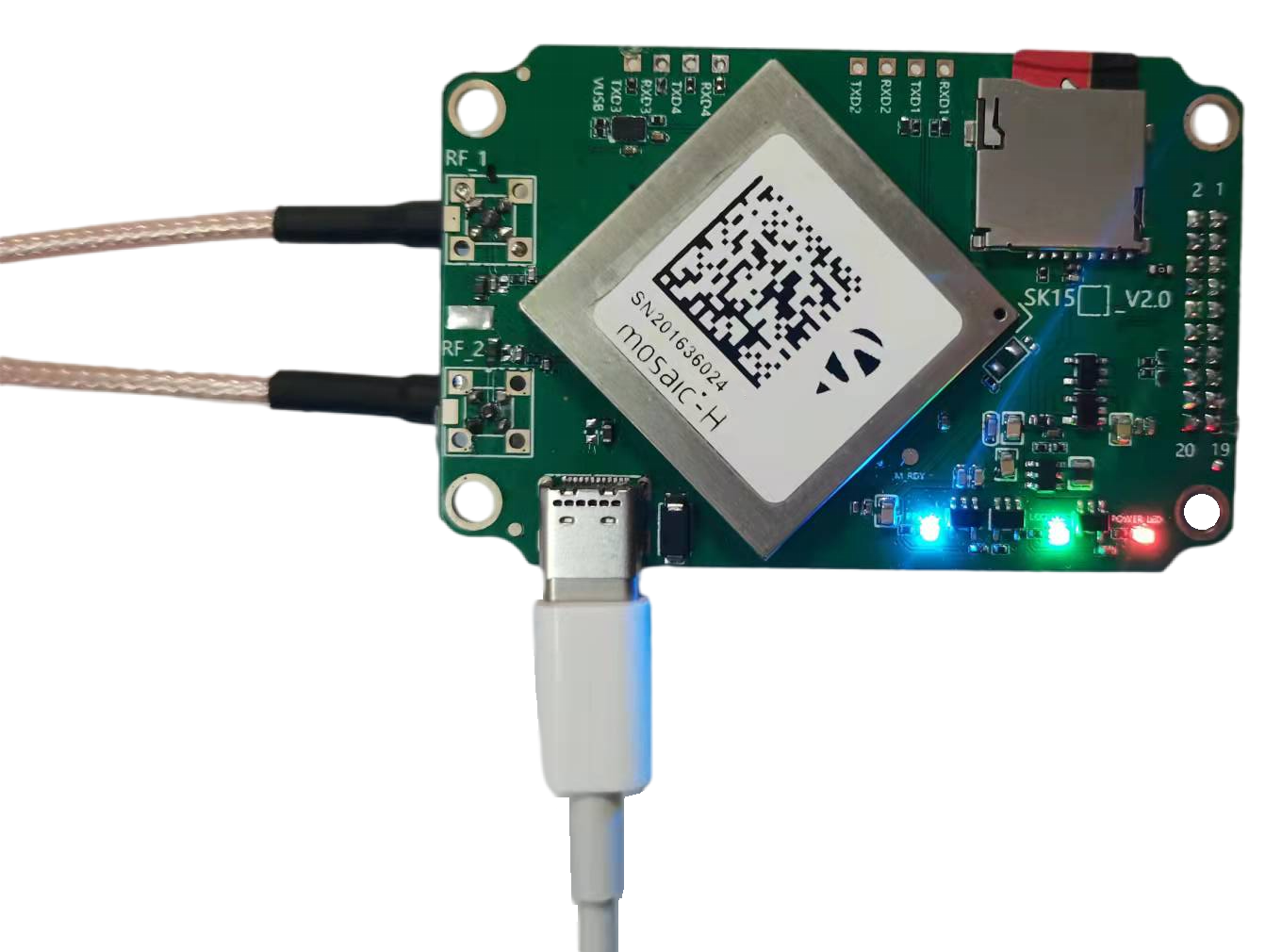

SK15H憑借雙天線輸入可提供精確、可靠的定向功能以及厘米級的RTK定位功能。如此緊湊的封裝也同同時具有極低的功耗。正因為是雙天線輸入使得模組在定位后即可輸出有效的航向角&俯仰角或航向角&橫滾等等信息,有助于INS解算初始化,是會被金屬影響的地磁定向傳感器的完美替代品。
主要特征
l 多系統、多頻點衛星跟蹤
l 極為優秀的 GNSS 觀測值和 RTK 定位精度 (厘米級)
l 優秀的SwaP (尺寸、重量和功率)
l AIM+ 先進的抗干擾、防欺騙技術
l 業界領先的 100 Hz更新率,<10ms 超低延時
l 從初始化起即可使用的 GNSS 航向角 ,消除了對車輛動態的要求及地磁傳感器的依賴
l 易于集成的 GNSS流動站接收機
SK15系列板卡通訊

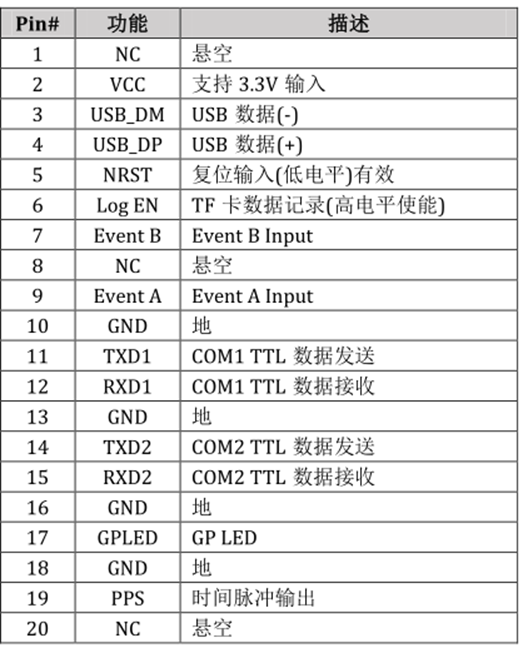

常見的20pin針腳定義,與NovAtel OEM615、OEM617、OEM718D、等及國內UB4B0、UB482、UM482、UM4B0、K803、K823等板卡的20pin、24pin、28pin通用針腳定義相同,可實現輕松過渡無需更改現有硬件。
SK15含有如下接口:
l 2個TTL串口
l 1個Type-C USB接口
l 2個Event事件觸發輸入
l 1路PPS
l 1個TF卡槽(最大支持32G內存卡)

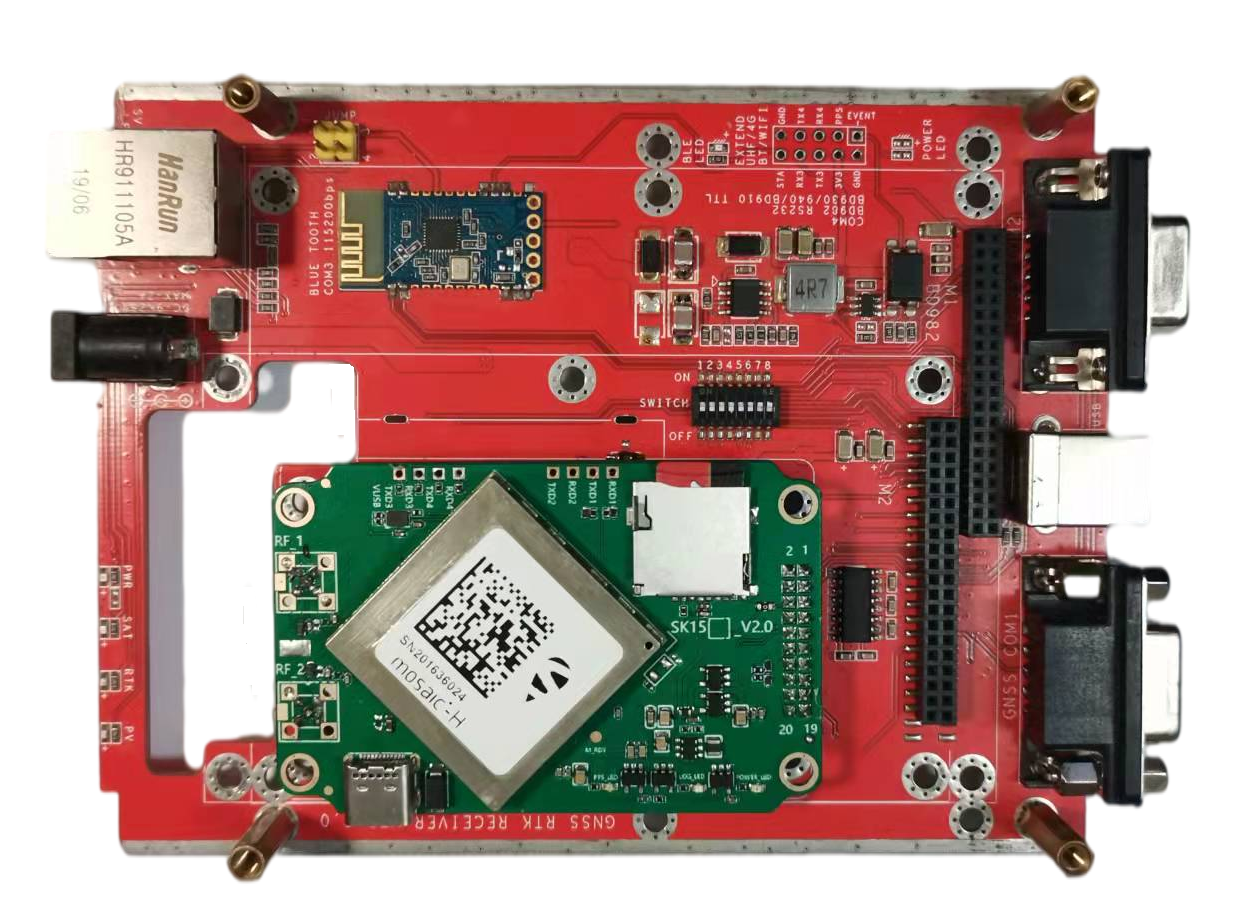

USB接口可實現通訊+供電,無需開發板,USB連接狀態自動虛擬兩個串口,可實現上位機與Web界面同時訪問配置板卡,讓連接時更方便快捷。

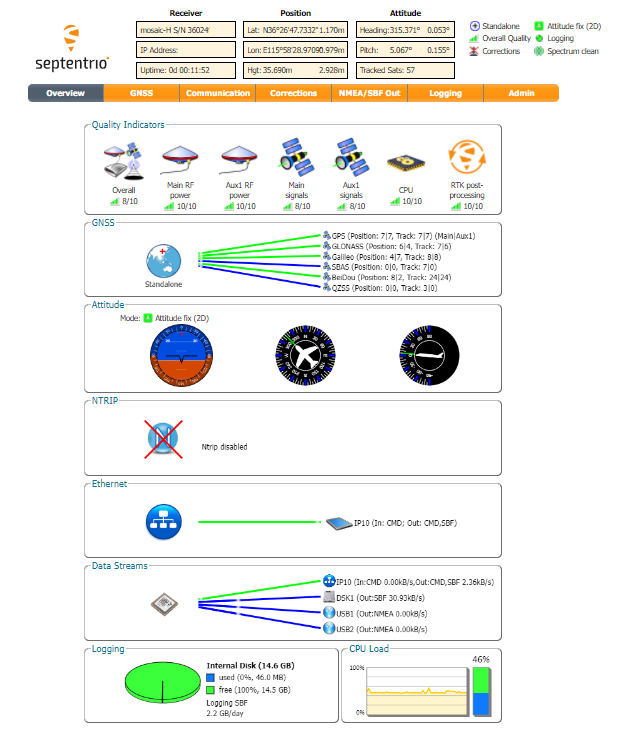

直觀的Web用戶界面
直觀的網絡用戶界面使操作和監測變得更簡便,可讓?您從任何設備或計算機控制接收機。網絡界面首頁還包含了接收機的各種狀態指標,非常適合接收機運行狀態的監測。
