沒有無人機，沒問題

無人機禁區攝影測量

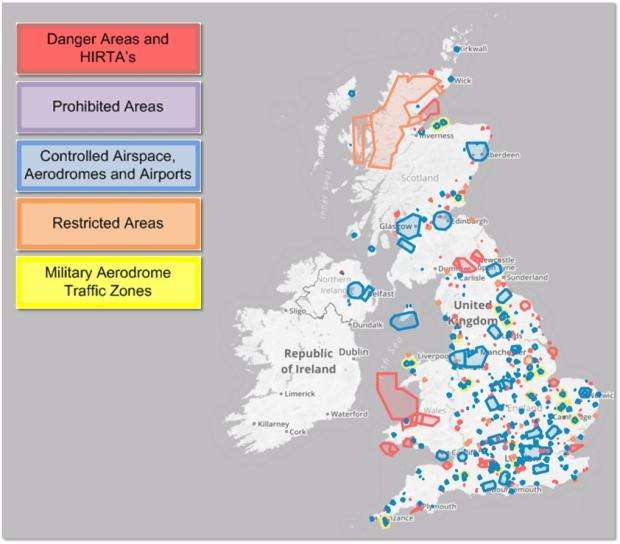

圖 1：英國無人機禁飛區地圖，由www.noflydrones.co.uk/提供


加強海岸防御，造福所有人
無人機飛行的限制正是DEME在Waterdunen 項目中遇到的問題位于荷蘭海岸布雷斯肯斯。該項目旨在加強沿海防御洪澇的能力，同時為自然和休閑提供新的區域。2013年至2015年，利用從附近田地挖掘的地面和從北海海底挖出的沙子，對現有堤壩的輪廓進行了抬高和輪廓調整。從那時起，新的地表繼續沉降，導致土地剖面的演變。土地沉降的速度和范圍很難預測，因此唯一可靠的方法是定期調查該地區。為了獲得全貌，僅僅了解現場幾個點的行為是不夠的，必須對整個區域進行密切監控，而航空勘測似乎是理想的解決方案。只有一個問題，

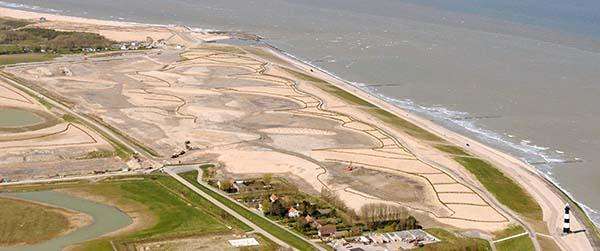

圖2：2016年4月荷蘭海岸Waterdunen項目鳥瞰圖


設置它
按照慣例，DEME 的工程師找到了解決方案。相機和 GPS 接收器沒有使用無人機，而是安裝在圖 3 所示的小框架上，并連接到翼傘風箏的飛線上。

每 10 秒，脈沖發生器向相機發送一個觸發信號以拍照，每次快門關閉時，相機通過其熱靴連接器向AsteRx-m 接收器發送一個信號。這樣，接收者就為每張照片賦予了準確的時間戳。

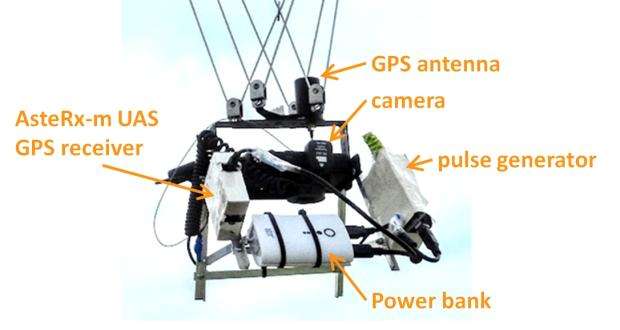

圖3：風箏上的航測設置


我們?nèi)シ棚L(fēng)箏吧
使用無人機時，可以預先編程飛行計劃，因此無人機基本上可以自動駕駛。有了風箏，就沒那么容易了！測量員必須拉著風箏在飛行路徑上行走。在本例中，行走相距約 30 米（98.4 英尺）的平行路徑，導致照片重疊約 75%。

通過這種簡單的設置，一個人每周可以對整個 290 公頃（716 英畝）場地上的每個點進行厘米級測量幾次。

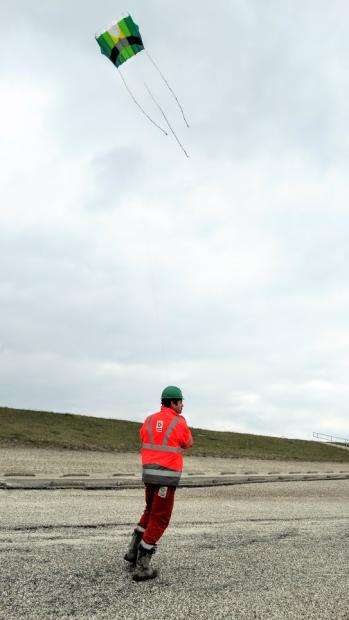

圖 4：在調查現場放風箏


處理數據
回到辦公室后，使用地理標記軟件將來自 GPS 接收器的數據和來自相機的照片與來自基站接收器的數據結合起來。然后，該軟件以 RTK 厘米級精度計算拍攝照片時的相機位置，為攝影測量軟件進行處理提供直接輸入。圖 5 的左側面板顯示了 Pix4D 的點云輸出。

然后可以將攝影測量處理得到的點云加載到 QINSy 軟件中進行分析。圖 5 的右圖顯示了 QINSy 生成的高程模型。為了驗證風箏測量的結果，使用傳統測量方法測量了多個剖面進行比較。

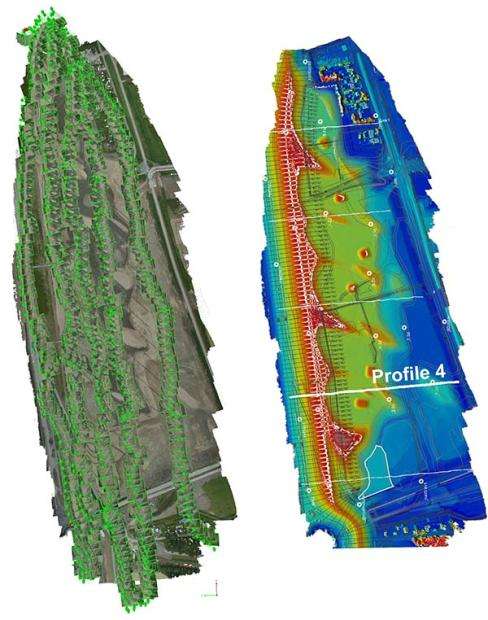

圖 5 左圖：Pix4D 生成的點云。綠色球體表示拍攝照片時相機的位置。
             右圖：使用 QINSy 的場地高程模型?！捌拭?”是使用傳統的調查方法進行測量以進行比較。


與傳統調查的比較
以“剖面4” 為例，圖6顯示了風箏測量的測量高度與傳統測量的高度的比較。結果非常相似，差異不超過 5 厘米（1.96 英寸）。

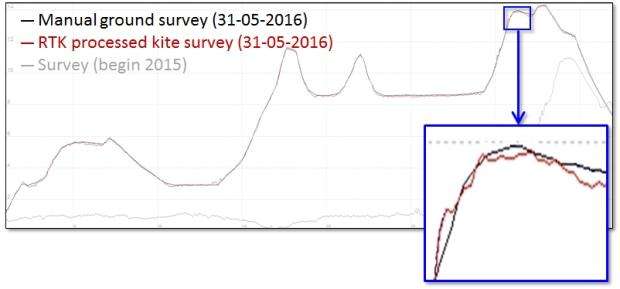

圖 6：風箏調查與傳統調查均于 2016 年 5 月 31 日進行的比較。


隨著對無人機飛行的限制越來越多，DEME 找到了一種簡單、可靠且經濟高效的替代方案。雖然風箏調查并不適合所有情況，但在這種情況下，事實證明它是一種有價值的調查工具。
