無人機檢查使用全球定位系統
安裝在無人機上的高精度全球定位系統接收器,能夠識別冷卻塔中1毫米的缺陷
無人機迎接挑戰
你如何檢查一個將近160米高,120米直徑的建筑?在剩下的幾周時間里,你可以去參加一個在阿普西林舉辦的速成課程,然后去找個高一點的地方。然而,想象一下,你需要收集足夠的數據,以便在一個星期內完成1mm的三維模型。這是我們面臨的挑戰 無人機 他最近的任務是視察比利時列日附近蒂漢日核電站的一個冷卻塔。
把一個老家伙保持在最佳狀態

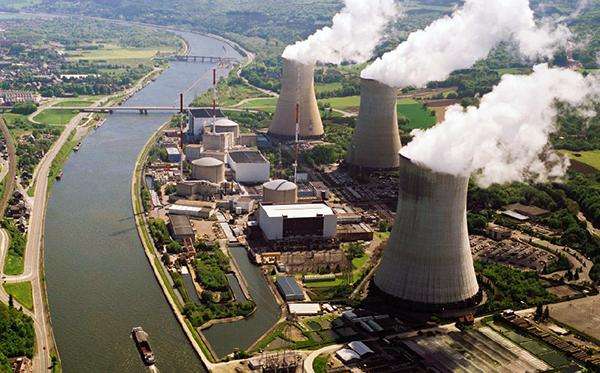

蒂漢格核電站的冷卻塔給天空增添了戲劇性的色彩
在1975年至1985年期間,蒂漢日發電站的三個反應堆開始運行,使這三個反應堆中最老的一個變成了40歲。在這個時代建造的冷卻塔的壽命在15至20年之間,但經過仔細維修,壽命可再延長20年。
三個蒂漢熱反應堆總共貢獻了比利時總發電量的25%。為了使比利時的燈光一直燃燒到2025年計劃的退役日期,冷卻塔需要保持良好的工作狀態,幸運的是,配備了高度精確和可靠的全球定位系統接收器的無人機正在那里提供幫助。
冷卻塔會出什么問題?
在一個高壓水反應堆中,比如在蒂漢格,冷卻塔的工作是向冷卻器提供冷水,冷卻用于驅動發電渦輪機的蒸汽,使之回到水中。
冷卻塔的操作非常簡單:冷凝器的溫水通過灑水器網絡噴射到塔中,使周圍的空氣變暖并使其上升。這反過來又通過塔底部的開口吸引冷空氣,保持冷空氣通過塔的恒定,自然通風。
在任何水起作用的系統中,腐蝕必然隨之而來。冷卻塔是空心薄壁結構,由鋼筋混凝土制成,潮濕的環境會隨著時間的推移而導致塔中金屬元素的腐蝕。在每一個循環通過冷卻塔,大約2%的水蒸發形成特征蒸汽云。這增加了剩余水中的鹽濃度,從而增加了其腐蝕力。冬季的大風和結冰也會造成破壞和削弱冷卻塔。
檢查
無人駕駛飛機檢查專家愛奧托斯無人駕駛飛機,是由比利時首任認證的無人駕駛飛機飛行員利夫·范·吉塞爾掌舵。安裝了高分辨率相機、雷達系統和ASTRX-M無人機接收機的10月直升機在冷卻塔兩側垂直上下飛行,同時定期拍照。
雷達系統是
機器人的 雷達,一種專門為無人機上的距離檢測而設計的附加傳感器。這架直升機必須離塔足夠近,才能獲得高質量的圖像,但不能靠得太近,以至于冒著被塔所產生的氣流拋來拋去的風險--這項工作是護林員非常適合的。
處理圖像
提示:在4天的時間里,你可能需要一臺更快的計算機,拍攝了超過19000張冷卻塔的照片。在飛行中,
星載接收器 記錄了全球?qū)Ш叫l(wèi)星系統的測量數據,以及每一張照片拍攝的確切時間。飛行結束后,這些快門時間和全球?qū)Ш叫l(wèi)星系統的測量與附近基站的全球?qū)Ш叫l(wèi)星系統測量結合起來,使用的是定位軟件。這樣,每一張照片都印上了相機的CMM級精密rtk位置,這是下一個處理階段的理想輸入。
經過地理定位后的處理,照片被上傳到攝影測量軟件阿吉夫特攝影機,這是高級計算機的地方。經過幾天的時間,這些照片被縫合在一起,以產生一個高度詳細的3d模型冷卻塔,精確的水平為1mm。然后,蒂漢格的專家能夠分析冷卻塔表面到任何必要的詳細程度。

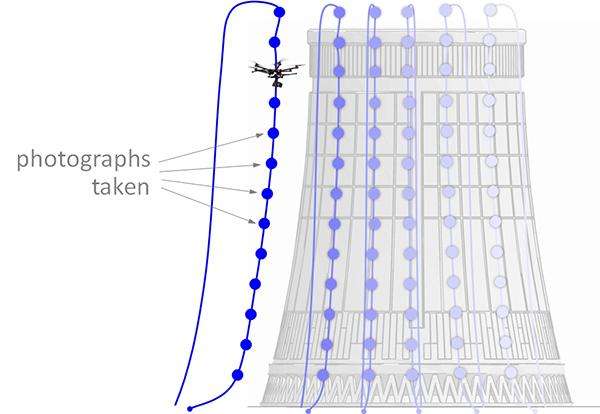

如圖所示,無人機在冷卻塔附近飛行,在降落期間定期拍照。
是,但也是可靠的
1mm分辨率的3d檢查模型可以利用從ASTX-M等高端接收器獲得的高質量多頻率全球?qū)Ш叫l(wèi)星系統測量數據。
不僅定位必須是精確的,還必須是可靠的,這意味著:精確的誤差模型、機械震動期間的連續跟蹤和高級衛星完整性監測(RAIM)。
對于像這樣的大規模結構檢查,多星座定位對于確?？偸怯凶銐虻男l(wèi)星可用。接收器還需要一個良好的多徑減緩濾波器(APME),以解開直接和反射的衛星信號,避免在計算位置跳躍。
ASTX-M為更具有挑戰性的地點打開了大門
ASTRX-M無人機系統已經成為無人機需要高精度定位的應用的首選接收器。隨著最近發布的ASTX-M2無人機系統,無人機檢查可以在一個全新的難度水平上進行應用。… 小行星添加北斗和伽利略以及L5頻率跟蹤。它還包括: 目標+ 干擾緩解系統。額外的星座可以在頭頂結構限制單一和雙重星座接收器范圍的地區運作。
