1個rtk中的4個星座
在困難的情況下,多頻率、四星形無線電可提供比雙星形無線電多40%的無線電可用性
為那些難以進入的地區提供更多的衛星
你需要多少顆衛星來精確可靠的rtk定位?迄今為止的證據表明,越多的人越高興??紤]到這一點,并考慮到全球定位系統和全球軌道導航衛星系統目前已完全投入運行,向rtk增加更多衛星的唯一途徑是增加更多的星座,這意味著新生的北斗和伽利略星座。
無線電的簡史
全球?qū)Ш叫l(wèi)星系統接收器基本上是測量衛星距離的設備,即所謂的偽桔色衛星,然后用來計算自己的位置。早在20世紀80年代早期,研究人員就開始意識到,信號的相位也可以被利用,同時也使用了對GPS信號進行調制的代碼。全球?qū)Ш叫l(wèi)星系統信號的相位基本上是用信號波長的整數和分?jǐn)?shù)部分來衡量衛星距離。當今全球?qū)Ш叫l(wèi)星系統的高端接收器能夠精確測量1/200的相位 第其波長,對于波長為19厘米的全球定位系統L1信號,是指精確到2毫米的距離。在不同時鐘的折疊和衛星的軌道誤差以及大氣中的信號延遲之后,單個偽橙色衛星上的2毫米精度轉換為約1-2厘米的最終rtk定位精度。
到20世紀90年代末,全球軌道導航衛星系統出現在現場,成熟到足以組成全球定位系統+全球軌道導航衛星系統。下一個到達的是北斗,2010年代中期首次報告的"三星座之一"。最后是伽利略,隨著多頻率的商業化,四號星座RTK接收器現在才出現。
伽利略會是我所有全球?qū)Ш叫l(wèi)星系統夢想的答案嗎?
在開放天空中,額外的衛星增加了冗余度--總是有利于位置的完整性--但是只有當障礙開始出現在地平線上,阻塞了天空的一部分時,全方位的rtk才真正進入它自己。在天空能見度有限的情況下,全球?qū)Ш叫l(wèi)星系統用戶要么必須事先精心規劃,使其工作與衛星能見度高的工作相吻合,要么接受他們已達到其全球?qū)Ш叫l(wèi)星系統接收器的操作極限,并采用其他定位方法。使用四個星座,rtk現在可以達到雙甚至三星座接收器所害怕的部分。
四星座行動
圖1顯示了使用4個衛星群而不是2個衛星群時rtk可用性的差異。該圖顯示當高度掩蔽物增加時,四和雙星座情況下的rtk固定百分比。在比利時勒芬(緯度:50°5n)24小時以上的開放天空條件下收集數據。 七重唱和基站接收器 .為了模擬衛星掩蔽效果,使用離線再處理引擎重新處理了原始數據 PP-SDK 有不同的設置為高度掩蔽。
帶35度的高面膜,兩種情況下rtk的可用性幾乎是100%。當能見度好的時候,額外的衛星不會增加rtk的可用性,但是它們會產生一個更強大的rtk位置和一個更低的DOP(降低精度)。
當模擬35度至50度的高空掩蔽物時,雙星座體上的四度星座的好處就會變得更加明顯。在這種情況下,列入伽利略和北斗的時間平均增加40%。在一個8兆小時的工作日,這意味著平均59多分鐘的rtk。
當只能看到海拔50°以上的衛星時,rtk的可用性就變得太低了,沒有任何實際用途。

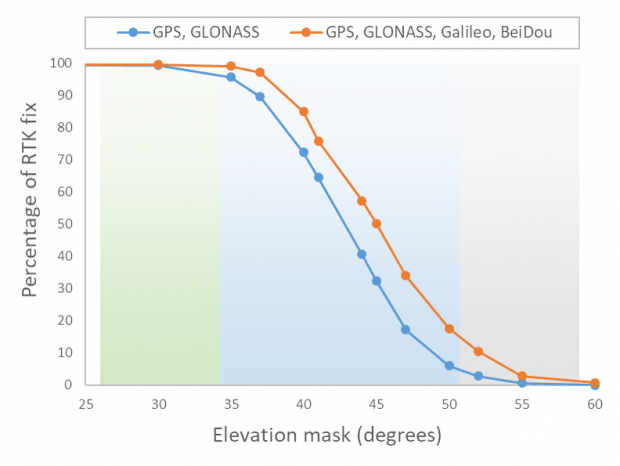

圖1:在模擬35度至50度的高空掩模時,額外的伽利略和北斗衛星平均增加了40%以上的rrk可用性,相當于每天8小時額外增加59分鐘rtk。
全球?qū)Ш叫l(wèi)星系統

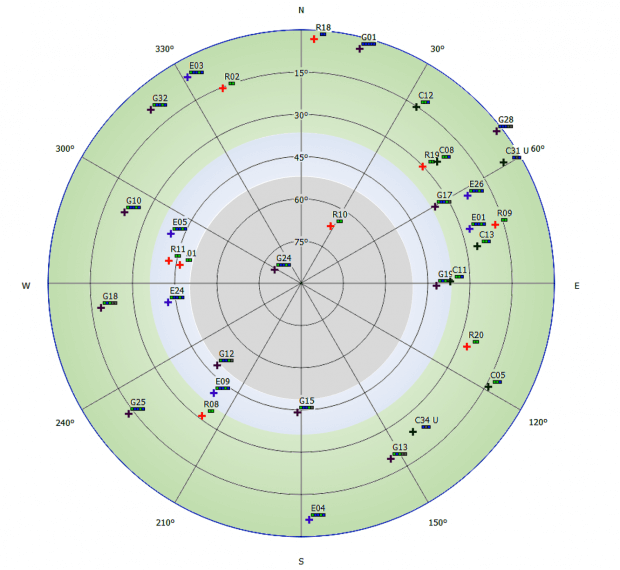

圖2:在24小時數據收集過程中,天空圖顯示了衛星頭頂可見的快照。陰影區對應圖1的海拔掩蔽區。
七宮三體已在其自己的接收器上安裝了四宮----星座之聲,許多歐洲主要參照站網絡也安裝了四宮----星座全球?qū)Ш叫l(wèi)星系統接收器。
下載本意見的a4印刷版
