高精度的全球定位系統來幫助自動估算體積?這就是為什么。..
利用全球導航衛星系統最新技術促進自動化的高效農場
挑戰

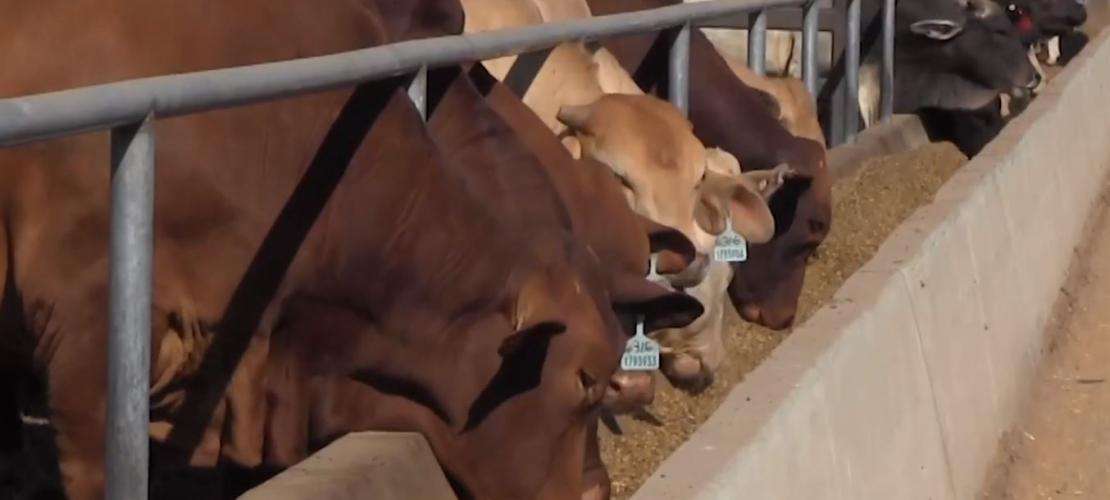

在過去的150年里,飼養場的監控一直是少數員工的責任,他們通過視覺方式測量混凝土槽中的飼料量,叫做鋪位。然而,人類的這種視覺檢查本質上是不精確、主觀和不一致的,因人而異,每天都有所不同,這取決于他們的注意力、警覺性和其他因素。當錯誤的估計導致動物吃得太多或太少時,它們會脫離最佳生長曲線,甚至生病,需要幾天時間才能恢復。
自動化可以極大地提高這些產量估算的準確性和一致性,并使雇員可以自由地履行其他職責。然而,直到最近,還沒有人能夠建立一個有效和可靠的飼料自動化系統。
飼養場
飼養場是精心設計的。隨著動物的到來,它們按品種、質量、年齡等分類.,放進數百支筆。根據牛肉的市場等級,他們的飲食被開處方、喂和監控長達300天。一旦每只動物被認為是所需的質量,它就會被送到屠宰場進行加工,然后再交給顧客。
根據它們的攝取行為,牲畜每天有一次飼料分配。為了監控它,一個飼養場的員工開著車在一條路上開著,沿著數百支筆,望著窗外的鋪位,并直觀地估計剩余的飼養量。如果動物把飼料放在鋪位上,那么分配的數量就會減少;相反,如果它們在清理飼料,數量就會增加。
這些測量通常需要每天至少進行4次,以確保每支牲畜的飼料都被喂養,而且沒有一只被耗盡。這一點在一夜之間尤為重要,因為許多網站都沒有24/7的工作人員,因為消費高峰期是黃昏和黎明。
解決方案
曼納克斯下午好。有限公司,該公司總經理博士于2016年秋季成立。機電一體化工程師斯圖爾特麥卡錫一直在幫助澳大利亞農業部門,提供定制的、新穎的技術來幫助解決現場生產力問題。該公司主要專注于飼養場的牛,使用激光雷達掃描和其他視覺或感知技術,以及衛星定位和人工智能。
投資來自
澳大利亞肉類和牲畜 (司法協助),世衛組織與

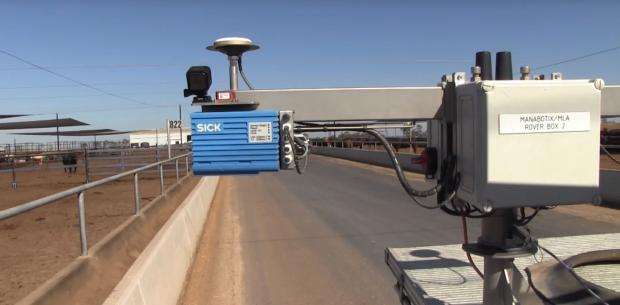

澳洲土地飼養者協會 (阿爾法公司),Manabotix開發了一個獨特的解決方案,以解決監測鋪位中的飼料量問題:一個獨立的裝置,由激光雷達掃描儀、一個七重導航衛星系統接收器和天線以及一個機載處理平臺組成。還在主機車輛中提供一個小型HMI反饋屏幕,使操作員能夠看到操作和診斷信息。
"雙層掃描儀"在昆士蘭州達令和西部唐恩的幾個飼養場進行了嚴格的評估、驗證和采用試驗,于2018年8月n完成。2018年10月初,在布里斯班(Beefex),曼納克斯啟動了"雙層掃描儀"。目前正在為第二代系統改進設計,該系統將包括一個更新的激光雷達掃描器和一個新的通信基礎設施。
激光雷達掃描儀的作用
LIDAR非常精確地測量距離,使用激光脈沖類似于雷達使用高頻無線電波和聲納使用聲波的方式。激光脈沖的返回被用來生成3d地形或物體的"點云",然后可以可視化和分析。在這個實現中使用的激光雷達掃描器的范圍為7.7-3m,分辨率為2mm,它用鋪位的橫截面來測量飼料剩余的體積。然后,根據對飼料定量密度的了解,這個體積很容易轉換成質量。該裝置被螺栓固定在輕型車輛的后面,使掃描儀對鋪位有清晰的視線。偶爾,動物的頭會阻礙這條視線,但曼納布蒂克斯開發了一種算法來消除動物對激光雷達的干擾。
高質量的全球定位系統/全球導航衛星系統接收機和目標+能夠處理來自附近基礎設施設施的無線電頻率干擾。
車輛的前進速度決定了沿鋪位的點云間距。目前,這種速度通常為7-10公里/小時,激光雷達運行100赫茲,產生大約50毫米的點間距。下一個版本將能夠在15公里/小時內運行。在未來,車輛可以完全自主,釋放司機的其他職責。曼納克斯在白天和晚上都測試了激光雷達掃描儀,并報告說,在所有環境條件下,性能都是非常一致的。
機載處理平臺將激光雷達掃描儀的測量結果與全球導航衛星系統的定位解決方案結合起來,以解決飼料剩余量問題。然后將這些數據傳遞到中央數據服務處,以便隨后進行報告和采取行動。
請參閱司法協助自動送上雙層掃描儀
全球導航衛星系統接收器的作用
七重唱 阿斯特爾-U 全球導航衛星系統接收器 在雙層掃描儀中,作為一個rtk設置的探測器,與最多在幾公里外的基站搭配,達到了5mm的水平位置精度跨站點。這種極端的精確度對于優化容量溶液的精度和精度是至關重要的。
飼養場主要是在平坦的地形上的圍欄和道路.盡管如此,它們也含有結構--如巨大的發射井和鋼柱支撐非常大的遮蔭布--這可能會導致多路徑。此外,該地區可能受到附近基礎設施設施的無線電頻率干擾。事實上,在最近的一些實驗中,其中一個飼養場的情況就是如此。
