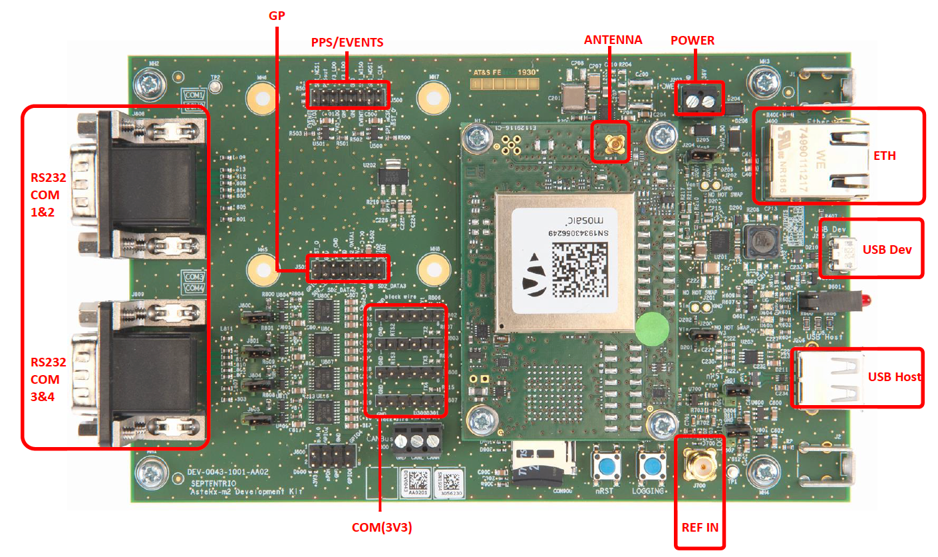

Septentrio不同形態的GNSS模組、板卡或接收機,一般具備串口(TTL或RS232形態)、USB和RJ45網口三種接口形態中的一種或多種。本文詳細介紹通過這三種方式連接設備,以便讀取和設置接收機的配置。
方式一:串口連接
如您使用的產品為TTL串口形態,則推薦使用TTL轉USB的轉接線,以便對接到電腦端如果是RS232接口形態,可直接使用標準串口轉USB線對接到電腦USB接口。串口連接設備到電腦后,即可使用Septentrio上位機軟件RxTools軟件或者串口助手等工具與接收機進行通信,串口默認波特率為115200。
方式二:USB連接
如果您使用的接收機形態為帶有USB接口的接收機,我們推薦首選使用USB連接方式。

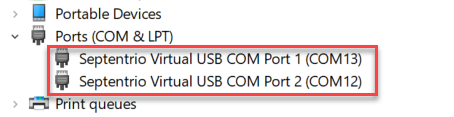

通過USB連接設備到電腦后,板卡會在電腦端虛擬連接2路串口,串口編號通過設備管理器界面查看,該2路虛擬的串口可以當做串口功能正常做雙向數據通訊,波特率默認為115200.
同時USB連接也會虛擬一路網口,通過在網絡連接界面下,可以看到帶有“Septentrio USB RNDIS”標記的虛擬網卡,IP地址為固定的192.168.3.1。
此時在瀏覽器中輸入192.168.3.1即可訪問接收機的網頁界面。
方式三:RJ45網口連接
具有RJ45網口形態的接收機,需要先使能接收機的Ethernet網絡功能,可以選擇如下兩種方式進行使能:
1. 通過發送指令:setEthernetMode, on
2. 在RxControl程序中,Communication/Network Settings/General/Ethernet Interface Mode中設置Power選項到on
接收機網線直連電腦
通過RJ45網口直接連到電腦情況下,還需要設置接收機和電腦為相同網段的靜態IP地址(以接收機IP:192.168.5.2,網關為192.168.5.1為例),可以通過:
1. 發送指令setIPSettings,Static,192.168.5.2,,192.168.5.1
2. 在RxControl程序中,Communication/Network Settings/General/TCP/IP Settings選項下設置:
(1) Mode:Static
(2) IP地址:192.168.5.2
(3) Gateway:192.168.5.1
設置電腦本地連接為靜態IP:192.168.5.3,網關為192.168.5.1。
以上步驟設置好以后,即可通過瀏覽器輸入接收機IP:192.168.5.2訪問接收機網頁界面。
接收機網線連接到路由器
通過RJ45網口連接到交換機或路由器的情況下,只需要通過指令setIPSettings,DHCP設置接收機為DHCP模式即可,由路由器動態分配IP地址給接收機,可以通過指令:lif,ipparameters查詢接收機被分配的IP地址,如下圖所示,192.168.0.156即為接收機當前的IP地址。
使用連接相同路由器或交換機的電腦,現在便可以使用192.168.0.156訪問接收機的網頁界面:
