Data Link使用方法

Data Link工具介紹

    DataLink是一款串口通訊工具，支持通過USB、串口、TCP/IP、UDP與設備建立連接，也可作為NTRIP客戶端轉發RTCM差分?jǐn)?shù)據，該工具包含6個（Connection 1-Connextion 6）相同功能的獨立窗口，每個窗口可與不同的設備進行連接，Connection 1-Connextion 6之間可以相互轉發數據，比如Connection 1設置為NTRIP模式接收CORS差分?jǐn)?shù)據，此時Connection1的差分?jǐn)?shù)據可以同時分發給另外5個窗口，實現幾臺設備同時接收相同差分。

工具使用方法：

1.連接設備（以USB/串口方式為例）

         1.1  Data Link工具會自動讀取當前電腦已連接設備串口，當設備與Data Link連接時可以實時查看并保存該串口輸出的數據。

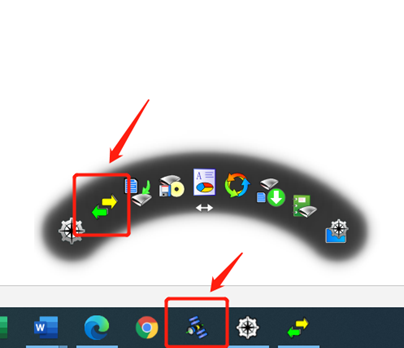

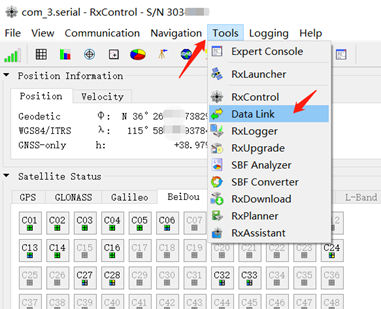

         1.2  打開Data Link工具，可從RxControl軟件中，桌面Data Link快捷方式，桌面RxLauncher圖標下打開該工具

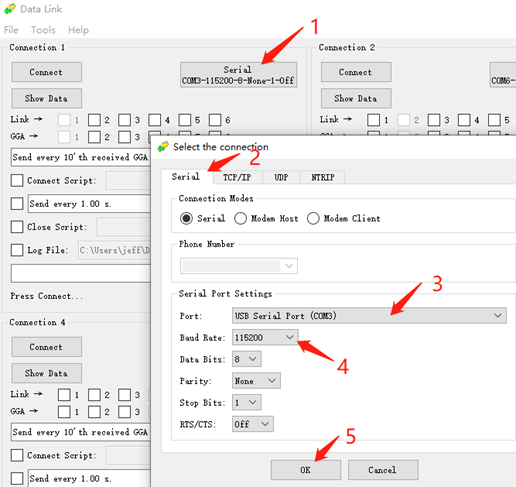

1.3點擊任意窗口Serial，彈出的窗口選擇設備對應的串口、波特率，點擊OK退出該界面

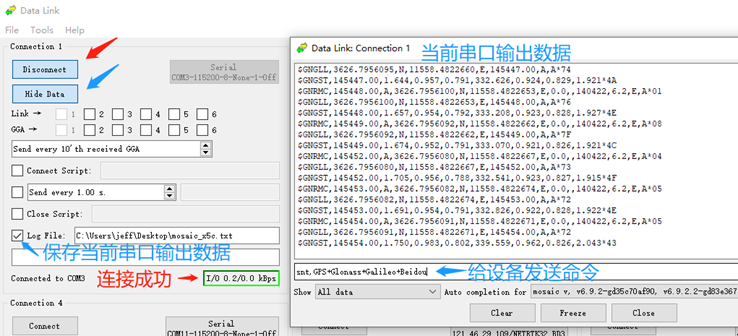

   1.4 點擊Connect連接設備，如連接成功Press Connect狀態會有紅色轉為綠色；點擊Show Data彈出窗口會顯示當前串口實時輸出的數據，也可通過該窗口給當前連接設備發送命令；勾選Log File可以保存當前串口輸出的所有數據。

2. NTRIP客戶端連接并轉發差分?jǐn)?shù)據

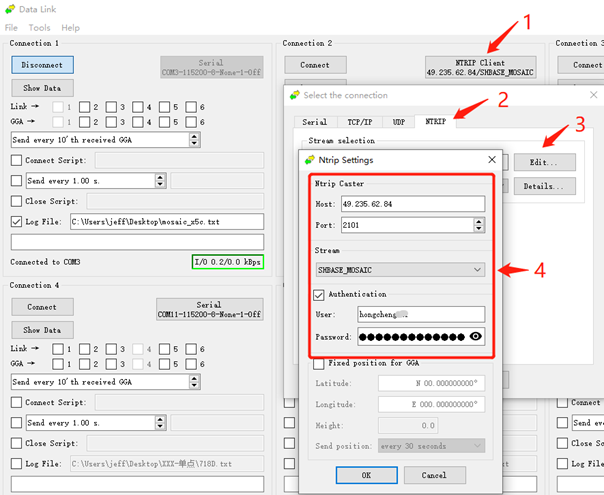

    2.1 NTRIP設置，點擊Serial，彈出窗口選擇NTRIP，填寫CORS賬號信息，選擇對應掛載點，OK關閉當前窗口，點擊Connect連接。

 2.2 NTRIP客戶連接成功點擊Show Data彈出窗口可以看到當前已有差分?jǐn)?shù)據在輸出。

      如果CORS為千尋、中移等虛擬站，需要當前連接設備輸出GGA數據給到當前CORS。

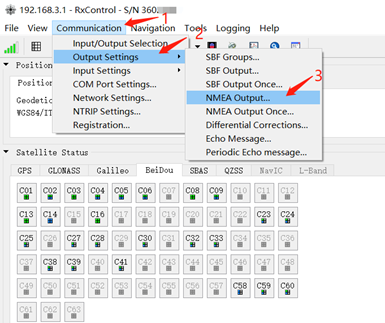

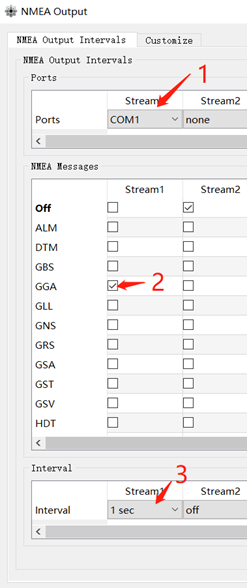

    2.2.1 GGA數據輸出設置

   2.3  差分?jǐn)?shù)據轉發

          2.3.1  以Connection 1（當前連接設備）和Connection 2（CORS）為例：

          2.3.2  設置Connection1連接到設備，并配置該串口輸出GGA數據。

          2.3.3  設置Connection2通過NTRIP方式連接差分源，并通過Show Data確認差分?jǐn)?shù)據有效接收

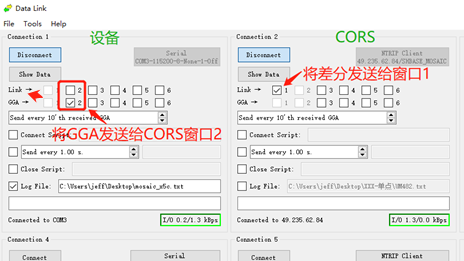

          2.3.4  將Connection 1的GGA數據Link到Connection 2，將Connection2的差分?jǐn)?shù)據link 到Connection1，此時Connection 1連接的設備就成功收到了差分?jǐn)?shù)據。

          注意：如當前設備輸出數據類型較多可勾選GGA欄，選擇只將GGA轉發給CORS。

          Connection 2（CORS）窗口差分?jǐn)?shù)據也可同時分發給其它幾個窗口
